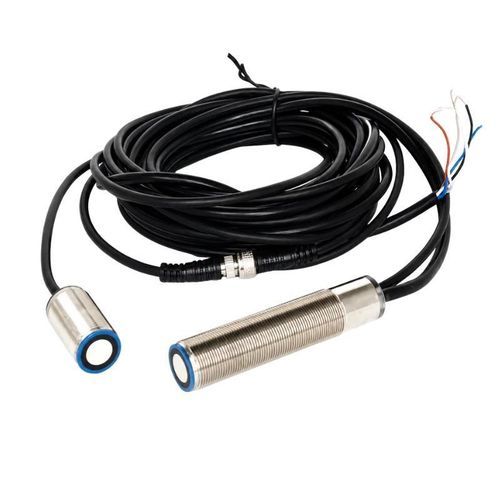

デジタルダブル金メッキセンサー BBID-DSS

オープンコレクタ出力電気出力シグナル付き

製品概要
BBID-DSSは、200 kHzの超音波式二枚送り検出センサで、自動搬送工程における無搬送、単枚、二枚の状態を識別します。送受信ユニットが対向配置され、給紙、打抜き、包装、印刷、製本、シート加工装置での非接触検出を提供します。

動作原理
送信機は受信機に向けて連続的に超音波信号を送ります。材料がセンサヘッド間を通過すると、受信信号の変化を評価し、無搬送、単枚、二枚の各状態に対する個別のスイッチ出力を生成します。これら3つの出力はPLC、マシンコントローラ、またはアラーム回路に接続できます。

主な特長

• 200 kHzの超音波検出
• 無搬送、単枚、二枚の非接触検出
• 不透明、透明、色の異なるシート材料に対応
• 3点のNPN常閉スイッチ出力
• 出力あたり100 mA定格動作電流
• 短絡・過負荷保護付き出力
• 青・緑・赤の状態表示
• 保護等級 IP67
• M18 × 1ねじ込みハウジング
• 2 m PVCケーブル

適用例

• 製紙・給紙機械
• プレス機・薄板の給送システム
• 食品・インスタント麺の包装機
• 透明フィルムや粘着素材の検出
• 太陽電池ウェハー製造装置
• PCB・回路基板の給送システム
• コーティング・シート加工機械
• 自動製本・印刷仕上げ装置

検出可能材料

• 紙・段ボール
• 透明プラスチックフィルム
• 薄い金属板
• 太陽電池ウェハー
• プリント回路基板
• 被覆シート材料
• 超音波透過が可能なその他のシート材料

技術仕様

• 型番 — BBID-DSS
• 検出方式 — 対向超音波伝送
• 超音波周波数 — 200 kHz
• 検出範囲 — 20–60 mm（最適45 mm）
• 供給電圧 — 18–30 V DC
• 供給リプル — 10% p-p
• 無負荷供給電流 — < 80 mA
• 出力数 — 3
• 出力タイプ — NPN、常閉
• 出力状態 — 無搬送 / 単枚 / 二枚
• 定格動作電流 — 3 × 100 mA
• 出力保護 — 短絡および過負荷保護
• 電圧降下 — 2 V
• 投入遅延 — 約15 ms
• 遮断遅延 — 約15 ms
• 機能入力パルス長 — 100 ms
• 機能入力インピーダンス — 4 kΩ
• 機能入力低レベル — -UB〜-UB + 1 V
• 機能入力高レベル — +UB – 1 V〜+UB
• 保護等級 — IP67
• 取付ねじ — M18 × 1
• ケーブル — PVC 2 m
• 導体断面積 — 0.14 mm²
• ハウジング — ニッケルメッキ真鍮
• プラスチック部品 — PBT
• トランスデューサ面 — ステンレス鋼
• 質量 — 約150 g

状態表示
LED色 — 検出状態
青 — 無搬送 / 空気
緑 — 単枚
赤 — 二枚

ケーブル接続
接続 — 機能
赤 — 電源プラス
黒 — 電源マイナス
白 — 二枚出力
緑 — 単枚出力
黄 — 無搬送出力
機能入力線 — 機能入力

設置ガイド

• 送受信機を同一軸上で向かい合わせに取り付ける。
• 送受信距離は40–45 mmを推奨、最適動作距離は45 mm。
• 可動シートはセンサ面から約5–15 mmを保つ。
• 送受信の角度ずれは±1°以内にする。
• 送受信の軸方向ずれは±1 mm以内にする。
• 厚紙の場合、約35°の設置角が検出を改善することがある。
• 設置後に0枚・1枚・2枚で3つの出力状態を確認する。

カスタマイズ項目

• 応答時間
• ケーブル長
• 電気的接続
• 取付ブラケット
• 対象材料および給送機構への適合
