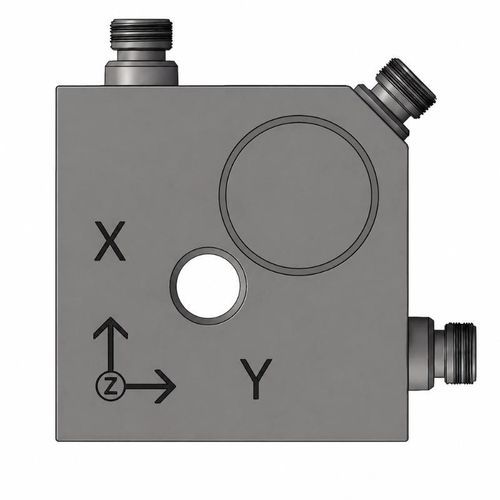

3軸加速度計 BBVM-3XS1000

圧電IEPEシア

製品概要
BBVM-3XS1000は、工業用機械や構造部材のX・Y・Z各軸に沿った振動加速度を同時に計測するための三軸IEPE圧電加速度計です。プランナーシア（planar-shear）型圧電セラミック素子とステンレス製ハウジングにより、多方向の振動監視に適します。BBVM-3XS1000の公称感度は1,000 mV/g、測定範囲は±5 g、周波数応答は0.5–5,000 Hzです。IEPE信号調整回路を内蔵し、低ノイズ出力および最大300 mまでの信号伝送により、コンディションモニタリングや振動試験システムへの組み込みが容易です。

主な特長

• X/Y/Zの3軸同時振動加速度計測
• データ収集システムへ直接接続可能なIEPE信号調整回路内蔵
• 高感度：1,000 mV/g（BBVM-3XS1000）、測定範囲 ±5 g
• 広帯域：0.5–5,000 Hz
• 低出力ノイズにより高分解能測定を実現
• 信号伝送距離：最大300 m
• ステンレス製ハウジングのプランナーシア設計
• 各軸独立の側面出力（3 × M5）

利用可能な感度/測定範囲オプション

• BBVM-3XS10 — 10 mV/g — ±500 g
• BBVM-3XS50 — 50 mV/g — ±100 g
• BBVM-3XS100 — 100 mV/g — ±50 g
• BBVM-3XS500 — 500 mV/g — ±10 g
• BBVM-3XS1000 — 1,000 mV/g — ±5 g

性能仕様

• 測定量：振動加速度
• 軸数：3（X、Y、Z）
• 周波数応答：0.5–5,000 Hz
• 取り付け共振周波数：約20 kHz
• 横感度：±5%（typ.）
• 最大耐衝撃：1,000 g
• 出力ノイズ：typ. <100 μg RMS

電気的仕様

• センサータイプ：IEPE
• 供給電圧：18–30 VDC
• 標準動作条件：24 VDC、4 mA
• バイアス電圧：8–12 V
• 出力インピーダンス：<100 Ω（typ.）
• 最大信号伝送距離：300 m
• 出力構成：軸ごとに独立した側面出力
• 出力コネクタ：3 × M5

機械的・環境仕様

• 検出材料：圧電セラミック
• 内部設計：planar-shear
• ハウジング材質：ステンレス鋼
• 寸法：29 × 29 × 17 mm
• 重量：96 g
• 中央取付穴：Ø5.2 mm 貫通穴
• X/Y軸ねじ穴：2 × M5
• M5取付トルク：20–30 kgf·cm（約2.0–3.0 N·m）
• 動作温度：-40～+120 °C

標準付属品

• 周波数応答曲線付きセンサ証明書
• 1.5 m 標準出力ケーブル ×3
• M5 連結ボルト ×1
• 製品パッケージ箱

オプション取付アクセサリ

• 磁気取付ベース
• 絶縁取付ベース

代表的な用途

• 産業機械の三軸振動監視
• 機械筐体や構造部材の振動計測
• 機器の状態監視および故障診断
• 実験室および現場での多方向振動試験

仕様（技術情報）

• 型番：BBVM-3XS1000
• メーカー／ブランド：Deep-Minds Ultrasonic
• センサー種別：IEPE 圧電（planar-shear）
• 感度（BBVM-3XS1000）：1,000 mV/g
• 測定範囲（BBVM-3XS1000）：±5 g
• 周波数応答：0.5–5,000 Hz
• 軸数：3（X、Y、Z）
• 取り付け共振周波数：約20 kHz
• 横感度：±5%
• 最大衝撃：1,000 g
• 出力ノイズ：typ. <100 μg RMS
• 供給電圧：18–30 VDC
• 標準動作条件：24 VDC、4 mA
• バイアス電圧：8–12 V
• 出力インピーダンス：<100 Ω（typ.）
• 最大信号伝送距離：300 m
• 出力コネクタ：3 × M5（各軸独立の側面出力）
• 寸法：29 × 29 × 17 mm
• 重量：96 g
• ハウジング材質：ステンレス鋼
• 検出材料：圧電セラミック
• 中央取付穴：Ø5.2 mm 貫通穴
• X/Y軸ねじ穴：2 × M5
• M5取付トルク：20–30 kgf·cm（約2.0–3.0 N·m）
• 動作温度：-40～+120 °C
• 付属品：周波数応答曲線付きセンサ証明書；1.5 m 出力ケーブル ×3；M5 連結ボルト ×1；パッケージ箱
