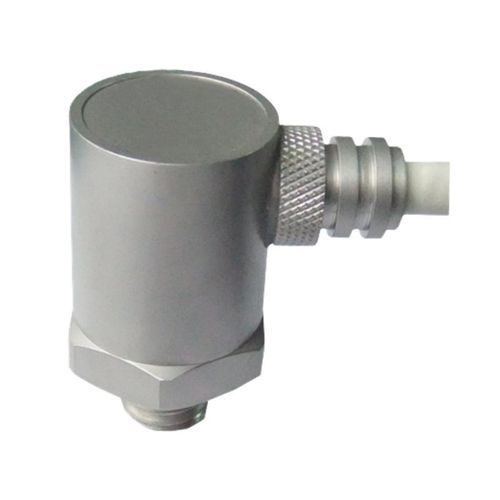

単軸加速度計 BBVM-TS100

圧電IEPEシア

製品概要
BBVM-TS100はIEPEピエゾ加速度測定と温度測定を1つのステンレス製ハウジングに統合し、同一の取り付け点から振動と温度のデータを取得できます。PZT-5感知素子、シアモード設計、5芯シールドケーブルを内蔵しています。本センサーはモーター、ベアリング、ポンプ、ファンなどの設備の状態監視および予知保全に適しています。

主な特徴

• 振動（加速度）と温度の同時測定
• 加速度感度：100 mV/g（±5%、20 ±5 °C）
• 加速度測定レンジ：50 g
• 周波数応答：1–8,000 Hz
• 温度素子オプション：PT100またはDS18B20
• 5芯シールドケーブル一体型（1 m RVVP付属）
• ステンレス製ハウジング、M12取付

利用可能な温度素子

• PT100 — プラチナ抵抗温度素子
• DS18B20 — デジタル温度素子

加速度仕様

• 測定 — 振動加速度
• 軸方向感度 — 100 mV/g、±5%（20 ±5 °C）
• 加速度測定レンジ — 50 g
• 周波数応答 — 1–8,000 Hz
• 取り付け共振周波数 — >30 kHz
• 横感度 — ≤5%
• 極性 — 取付基板からセンサー方向への加速度で正
• 出力インピーダンス — <100 Ω
• 直流バイアス電圧 — 12 ±2 VDC
• 最大出力信号 — ≤5 Vピーク
• ノイズ — <4 mg（1–20 kHz）
• 耐衝撃限界 — 3,000 g
• ベースひずみ感度 — 0.2 mg/με
• 過渡温度感度 — 8 mg/°C（0.3 Hz時）
• 電磁気感度 — 1 g/T

加速度チャネル電気仕様

• センサー種別 — IEPE
• 定電流励起 — 2–10 mA
• 供給電圧 — 18–28 VDC

温度仕様

• 温度素子 — PT100またはDS18B20
• 温度測定範囲 — −55〜+125 °C
• 温度チャネル供給 — 4–30 VDC
• 温度精度 — ±1 °C
• 温度直線性 — ±0.5 °C

機械・環境仕様

• 加速度検出材料 — PZT-5セラミック
• 検出方式 — シアモード
• ハウジング材質 — ステンレス鋼
• 重量 — 約65 g（ケーブル除く）
• 取付ネジ — M12
• 出力 — 5芯シールドケーブル一体型
• 加速度チャネル動作温度 — −40〜+120 °C

配線

• オレンジ — IEPE定電流供給および加速度信号出力
• グリーン — 加速度チャネル共通
• イエロー — 温度チャネル正電源、5 VDC
• ブラウン — 温度チャネル電源グランド
• ブルー — 温度信号出力
• シールド — センサー筐体に接続

標準付属品

• 校正データ付きセンサー証明書
• 1 m RVVP 5芯シールドケーブル（遠端は自由端子）

典型的な用途

• モーターやベアリングの振動・温度の同時監視
• ポンプ、ファン、ギアボックスの状態監視
• 産業設備の予知保全
• 多パラメータ故障診断システム

技術仕様

• 型番: BBVM-TS100
• センサー種別（加速度）: IEPE ピエゾ（PZT-5）
• 設計: シアモード加速度検出
• 軸感度: 100 mV/g ±5%（20 ±5 °C）
• 加速度レンジ: 50 g
• 周波数応答: 1–8,000 Hz
• 取り付け共振周波数: >30 kHz
• 横感度: ≤5%
• 極性: 取付基板からセンサー方向へ正
• 出力インピーダンス: <100 Ω
• 直流バイアス電圧: 12 ±2 VDC
• 最大出力信号: ≤5 Vピーク
• ノイズ: <4 mg（1–20 kHz）
• 耐衝撃限界: 3,000 g
• ベースひずみ感度: 0.2 mg/με
• 過渡温度感度: 8 mg/°C（0.3 Hz時）
• 電磁気感度: 1 g/T
• 加速度チャネル励起: 定電流 2–10 mA
• 加速度チャネル供給電圧: 18–28 VDC
• 温度素子オプション: PT100またはDS18B20
• 温度範囲: −55〜+125 °C
• 温度チャネル供給: 4–30 VDC
• 温度精度: ±1 °C
• 温度直線性: ±0.5 °C
• ハウジング材質: ステンレス鋼
• 取付ネジ: M12
• 重量: 約65 g（ケーブル除く）
• 出力ケーブル: 5芯シールドケーブル一体型（1 m RVVP付属）
• 動作温度（加速度チャネル）: −40〜+120 °C
