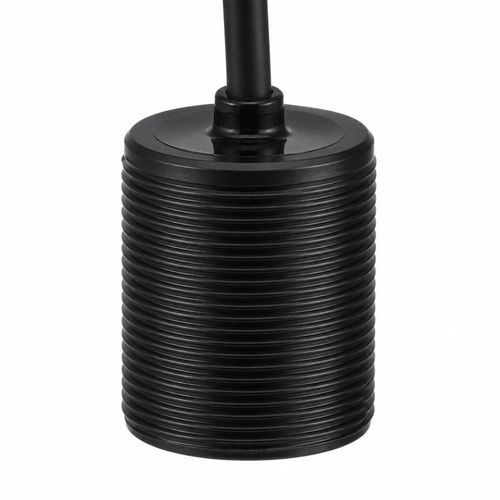

非接触式超音波トランスデューサー BBID-DSS-B

浸水可能近接

概要
BBID-DSS-Bは125 kHzの超音波トランスデューサーで、印刷・パッケージング、紙送り、金属/プラスチックシート検査などの用途で単葉および二重シートの検出に適しています。推奨検出範囲は0.12～2 m、-3 dBでの半値幅は13.5° ±10%で、統合時に予測しやすい音響特性を提供します。

検出配置と電気的整合
実際のシート材料と工程に合わせて音響経路、ターゲット位置、取付スペースを設計してください。駆動/受信回路は最小インピーダンス600 Ω、静電容量560 pF（1 kHz時）、ピーク電圧1,200 Vpp未満に対応する必要があります。本体はM18 × 1.5の取付ネジを用い、使用温度範囲は-40～+80°C、耐圧は≤3 kgf（0.3 MPa）、保護等級IP68です。重量：1 mケーブル付きで23 g ±5%。

BBID-DSS-B 技術仕様（表）

• 型式：BBID-DSS-B
• 中心周波数：125 kHz ±5%
• 推奨範囲：0.12～2 m
• 最小インピーダンス：600 Ω ±20%
• 静電容量：560 pF ±20%（1 kHz時）
• 動作電圧：ピーク電圧 <1,200 Vpp
• 動作温度：-40～+80°C
• 耐圧：≤3 kgf（0.3 MPa）
• 半値幅：13.5° ±10%（-3 dB）
• 取付ネジ：M18 × 1.5
• 保護等級：IP68
• 重量：1 mケーブル付きで23 g ±5%

利用可能な音響構成（表）

• 125 kHz ±5% — 推奨範囲 0.12～2 m — 半値幅 13.5° ±10% — 取付：M18 × 1.5ネジ
• 200 kHz ±5% — 推奨範囲 0.10～1.5 m — 半値幅 8° ±10% — 取付：M18 × 1.5ネジ
• 200 kHz ±5% — 推奨範囲 0.15～1.5 m — 半値幅 3.8° ±10% — 取付：寸法図参照

注意
主な標準構成は125 kHzです。型式末尾の「-B」は名称上保持されていますが、個別の性能仕様として定義されているわけではありません。

主な特長 / 技術仕様

• 用途：印刷・パッケージング、紙送りシステム、金属/プラスチックシート検査、自動二重給紙検出
• 安定した検出のためにインピーダンス、静電容量、電圧の制限を順守してください
• M18の小型取付とIP68により、狭小や湿潤な生産環境への組込みが可能です
