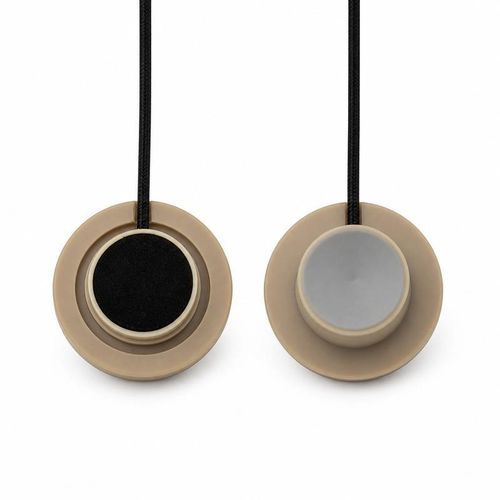

超音波流量トランスデューサー BBFM-Q140K

過酷な環境用ガスコンパクト

コンパクトなガス測定経路向け 140 kHz トランスデューサ
BBFM-Q140K は、産業用ガス流量計、ガス速度測定、およびトランジットタイム方式の測定モジュールへの組み込み向けに設計された超音波トランスデューサです。公表された参照レンジは0.12〜1 m、音響の半値角は-3 dB時で18.2° ±10%です。動作条件は -40〜+80°C、最大 3 kgf（0.3 MPa）までの圧力、保護等級 IP68 です。

検証済みの音響・電気データ
Model: BBFM-Q140K
中心周波数: 140 kHz ±5%
推奨レンジ: 0.12〜1 m
最小インピーダンス: 1,200 Ω ±20%
静電容量: 250 pF ±20%（1 kHz時）
動作電圧: Peak voltage <1,200 Vpp
動作温度: -40〜+80°C
耐圧: ≤3 kgf または 0.3 MPa
ビーム幅: -3 dB 時 半値角 18.2° ±10%
取付: 寸法図を参照してください
保護等級: IP68
質量: 38 cm ケーブル付で 8 g ±5%

短いガス流路（音響経路）を計画する際の注意
計測室内でトランスデューサを配置する際は、参照レンジ 0.12–1 m と半値角 18.2° ±10% を組み合わせて音響経路を決定してください。最終的な経路長、ターゲット形状、取付スペースおよびインターフェース寸法が対象機器に適合するか確認してください。電子回路は最小インピーダンス 1,200 Ω ±20%、静電容量 250 pF ±20%（1 kHz時）、Peak voltage <1,200 Vpp に対応する必要があります。表示質量（8 g ±5%）は 38 cm ケーブル仕様の値です。

組み込み前に確認する項目

• ガス媒体および温度範囲
• 必要な測定距離または音響経路
• 計測室およびターゲットの形状
• 取付スペースおよびインターフェース寸法
• 動作圧力および保護要件
• 駆動/受信回路、ケーブル配線および接続方式

仕様 / テクニカルスペック

• Model: BBFM-Q140K
• 中心周波数: 140 kHz ±5%
• 参照（推奨）レンジ: 0.12〜1 m
• 半値ビーム幅: -3 dB 時 18.2° ±10%
• 最小インピーダンス: 1,200 Ω ±20%
• 静電容量: 250 pF ±20%（1 kHz時）
• 動作電圧: Peak voltage <1,200 Vpp
• 動作温度: -40〜+80°C
• 耐圧: ≤3 kgf（0.3 MPa）
• 保護等級: IP68
• 質量: 38 cm ケーブル付で 8 g ±5%
