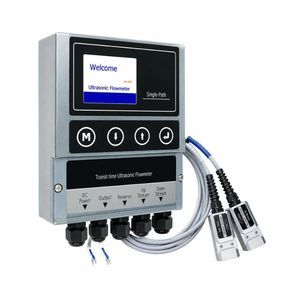

伝搬時間差法流量計 BBUFM-DP

密度液体用DN25 - 1インチ

製品概要
BBUFM-DPは、同一配管上に独立した2つの音響経路を持つ固定式クランプオン（外付け）超音波トランジットタイム流量計です。各経路は流量、速度、正/負/純合計および診断情報を提供します。トランスデューサは配管を切断せずに外部に取付けるため、既設配管に対する非侵襲測定が可能です。

主な特長

• 2経路方式により長期安定性と相互診断を向上
• 各経路ごとに独立した流量、速度、積算およびエラー診断
• 非侵襲のクランプオン取付け — 液体に接触しない測定
• 満管条件および少量の気泡や懸濁物を含む液体に対応
• 出力：4–20 mA、パルス、リレー、RS485（Modbus）
• 可動部なし、圧力損失小、保守負荷低

代表的な用途

• 重要な給水・産業循環水配管
• 水処理・下水処理プラント
• 化学および産業プロセス配管
• 灌漑および大規模送水管
• 安定性および診断性が要求される測定箇所

技術仕様
測定原理：超音波トランジットタイム
音響経路：二重経路
媒体：満管の液体
速度範囲：-12〜+12 m/s
精度：読み値の±0.5％；低速度域で±0.01 m/s
再現性：0.15％
直線性：±0.5％
配管サイズ：DN25〜DN5000
アナログ出力：4–20 mA、最大負荷750 Ω
パルス出力：0–9999 Hz、OCT
リレー出力：SPST、最大1 Hz
通信：RS485、Modbusプロトコル
電源：24–36 VDC
表示：3.5インチTFT LCD、480 × 320
トランスミッタ温度：-40〜+60 °C
標準トランスデューサ温度：-40〜+80 °C
湿度：最大95%RH、結露しないこと
適用濁度：0〜12000 NTU
適用pH範囲：6〜9
トランスミッタ筐体：ダイカストアルミ、IP54
トランスデューサ保護：IP68
トランスミッタ標準重量：約1.5 kg
標準トランスデューサセット重量：約1.5 kg
標準ケーブル長：10 m（最大200 mまで延長可）

表示と診断

• 両経路の流量および速度表示
• 正、負、純合計の積算
• 経路ごとの独立状態表示と診断
• 設置評価用のエラー番号と診断情報

トランスデューサと設置

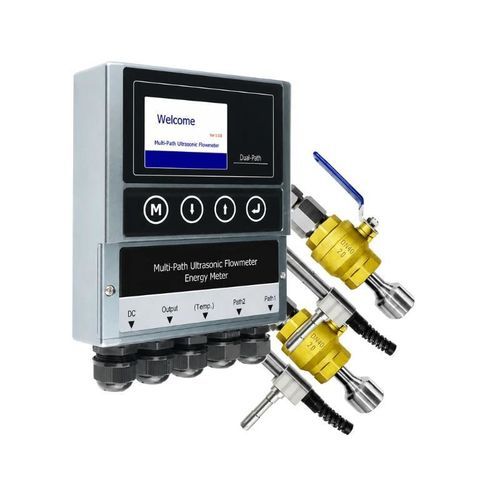

標準：配管外面に取り付ける二重経路クランプオントランスデューサ。オプション：必要に応じて挿入型トランスデューサ。標準ケーブル長10 m、5 m刻みで最大200 mまで延長可能。取付方式：V、N、Z、W法。トランスミッタは壁取付けです。

選定情報

• 配管外径または公称径（DN）
• 配管材料、内張り材料、肉厚
• 液体種類、濁度、使用温度
• 要求される流量・速度レンジ
• トランスデューサ取付配置（V/N/Z/W）
• 必要な出力、通信、ケーブル長

型式／技術概要

• 型式：BBUFM-DP
• 測定原理：超音波トランジットタイム
• 音響経路：二重経路
• 配管範囲：DN25〜DN5000
• 速度範囲：-12〜+12 m/s
• 精度：読み値の±0.5％；低速域で±0.01 m/s
• 出力：4–20 mA、パルス、リレー、RS485（Modbus）
• 電源：24–36 VDC
• 表示：3.5インチTFT LCD
• 筐体：ダイカストアルミ、IP54；トランスデューサIP68
