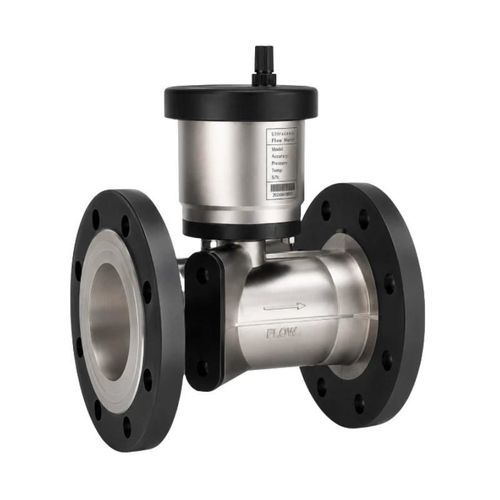

デジタル水道メーター BBUWM-I

超音波産業用

製品概要 BBUWM-Iは、大口径パイプラインや過酷な環境向けのフランジ式マルチパス超音波水道メーターです。その伝搬時間測定方式には、機械的な測定素子が一切使用されていません。本メーターは、累積流量、瞬間流量、圧力、流向、および動作状態を表示し、遠隔検針およびデータ管理に対応しています。 DN50からDN500までのサイズが用意されています。標準の本体材質はSS304ですが、SS316およびSS316Lも選択可能です。 通信インターフェースには、RS485/Modbus、M-Bus、NB-IoT/CAT.1、パルス、4～20 mA、GPRS、およびBACnetが含まれます。 主な特長

• マルチパス超音波測定
• DN50～DN500のフランジ構造
• R500の測定範囲
• 双方向測定
• IP68保護等級
• 低圧力損失
• 精度クラス2（クラス1オプションあり）
• 最大10年のバッテリー寿命
• 750日間および72ヶ月間のデータ記録
• 複数の有線および無線通信オプション

技術仕様 パラメータ | 仕様 公称サイズ：DN50～DN500 最大使用圧力：1.6 MPa 温度クラス：T30、T50；T70およびT90（高温仕様） 精度クラス：クラス2；クラス1（オプション） 材質：SS304；オプションでSS316またはSS316L バッテリー寿命：10年 保護等級：IP68 周囲温度：-40～+70 °C 周囲湿度：100% RH以下 圧力損失クラス：Δp0、Δp16、Δp25 気候・機械的クラス：クラスC 電磁環境：E2 流線形状感度：U5/D3 または U0/D0 測定頻度：適応型、1～4回/秒 接続：フランジ式、GB/T 9119-2010 表示：ステータスインジケータ付き9桁2行LCD 出力および通信

• RS485 / Modbus-RTU
• M-Bus
• NB-IoT/CAT.1
• パルス出力
• 4～20 mA
• GPRS
• BACnet
• EN 13757 準拠の光インターフェース（2400 bps）

RS485のボーレートは2400、4800、9600 bpsから選択可能。デフォルトは2400 bpsです。

流量仕様 DN | 始動流量 Qstart | 最小流量 Q1 | 過渡流量 Q2 | 定常流量 Q3 | 過負荷流量 Q4 | R 50: 13 L/h | 0.08 m³/h | 0.13 m³/h | 40 m³/h | 50 m³/h | 500 65: 23 L/h | 0.126 m³/h | 0.20 m³/h | 63 m³/h | 78.75 m³/h | 500 80: 34 L/h | 0.126 m³/h | 0.20 m³/h | 63 m³/h | 78.75 m³/h | 500 100：54 L/h | 0.20 m³/h | 0.32 m³/h | 100 m³/h | 125 m³/h | 500 125：84 L/h | 0.32 m³/h | 0.51 m³/h | 160 m³/h | 200 m³/h | 500 150: 121 L/h | 0.50 m³/h | 0.80 m³/h | 250 m³/h | 312.5 m³/h | 500 200：215 L/h | 0.80 m³/h | 1.28 m³/h | 400 m³/h | 500 m³/h | 500 250：336 L/h | 2.00 m³/h | 3.20 m³/h | 1000 m³/h | 1250 m³/h | 500 300：483 L/h | 2.00 m³/h | 3.20 m³/h | 1000 m³/h | 1250 m³/h | 500 400：859 L/h | 3.20 m³/h | 5.12 m³/h | 1600 m³/h | 2000 m³/h | 500 500: 1343 L/h | 5.00 m³/h | 8.00 m³/h | 2500 m³/h | 3125 m³/h | 500 外形寸法および重量 DN | 長さ (L) | 幅 (B) | 高さ (H) | ボルト穴 | K | 圧力 | ステンレス製重量 50: 200 mm | 165 mm | 257 mm | 18 × 4 | 125 mm | 1.6 MPa | 9.52 kg 65: 200 mm | 177 mm | 277 mm | 18 × 4 | 145 mm | 1.6 MPa | 11.6 kg 80: 225 mm | 200 mm | 297 mm | 18 × 8 | 160 mm | 1.6 MPa | 14.1 kg 100: 250 mm | 220 mm | 314 mm | 18 × 8 | 180 mm | 1.6 MPa | 17.1 kg 150: 300 mm | 285 mm | 373 mm | 22 × 8 | 240 mm | 1.6 MPa | 26.98 kg 200: 350 mm | 340 mm | 431 mm | 22 × 8 | 295 mm | 1.6 MPa | 37.9 kg 250: 450 mm | 395 mm | 500 mm | 22 × 12 | 350 mm | 1.6 MPa | 41.7 kg 300: 500 mm | 445 mm | 552 mm | 22 × 12 | 400 mm | 1.6 MPa | 49.7 kg データ保存

• 直近7日×24時間分
• 1日あたり750件の記録
• 1ヶ月あたり72件の記録
• 停電後のデータ永続保存

適用規格

• GB/T 778-2018
• ISO 4064
• OIML R49
• AWWA C750-10

特性／技術仕様

• 型式：BBUWM-I
• 呼び径：DN50～DN500
• 測定原理： マルチパス伝搬時間式超音波
• 精度：クラス2（クラス1はオプション）
• 測定範囲：R500
• 最大使用圧力：1.6 MPa
• 本体材質：標準 SS304； オプションでSS316、SS316L
• 保護等級：IP68
• バッテリー寿命：最大10年
• 温度クラス：T30、T50； 高温用 T70、T90 バージョン
• 表示：ステータスインジケータ付き 9 桁 2 行 LCD
• 通信： RS485/Modbus-RTU、M-Bus、NB-IoT/CAT.1、パルス、4～20 mA、GPRS、BACnet、 EN 13757 光インターフェース
• データロギング：直近7×24時間、1日あたり750件、1ヶ月あたり72件、停電後もデータは永続的に保持
• 接続：GB/T 9119-2010に準拠したフランジ接続
