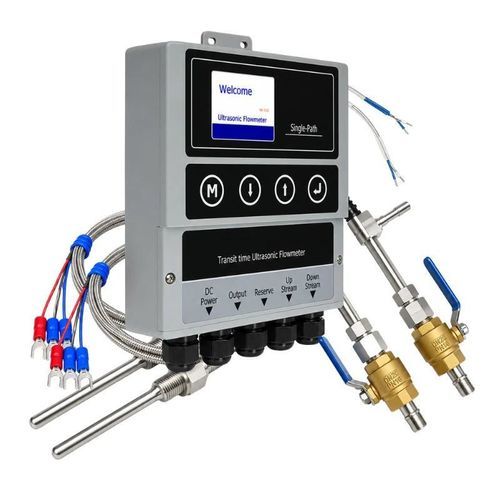

デジタル積算熱量計 BBUEM-F

超音波4-20 mAModbus

製品概要
BBUEM-Fは閉ループの水システムにおける温水/冷水エネルギー監視用の固定式超音波機器です。伝播時間方式の超音波流量測定と対になった温度入力を組み合わせ、流量と供給・戻り温度差から瞬時出力および累積エネルギーを算出します。外付けのクランプ式（配管切断不要）流量トランスデューサにより配管改造や停止時間を最小化できます。中央HVAC、地域熱供給/冷却、熱交換所、ボイラー設備、エネルギー管理、産業用循環水の監視に適しています。

主な特長

• 流量、供給・戻り温度、温度差、累積熱/冷エネルギーを計測
• 配管切断不要の外付け流量測定
• 2チャネルのマッチド温度入力（PT1000）
• アナログ（4–20 mA）、パルス、リレー、RS485（Modbus）通信出力
• 順方向・逆方向・正味流量のトータル化
• 精度・配管径に応じた標準版および拡張版を用意

代表的な用途

• チラー・冷却水システム
• 地域熱供給・地域冷却ネットワーク
• 熱交換所およびボイラー設備
• ビルエネルギー管理
• 産業用循環水およびプロセスエネルギーの監視

技術仕様

• 型式：BBUEM-F（固定式超音波温冷エネルギーメーター）
• 流量測定原理：超音波伝播時間方式
• 測定媒体：満管の液体
• 速度範囲：-12〜+12 m/s
• 速度精度：標準 ±1.0% 読値；拡張 ±0.5% 読値
• 低速精度：±0.01 m/s
• エネルギーメーター精度等級：クラス2
• 配管径：標準 DN25〜DN2000；拡張 DN25〜DN5000
• 表示：標準 2.2インチ TFT LCD（320×240）；拡張 2.8インチ TFT LCD（320×240）
• アナログ出力：4–20 mA、最大負荷 750 Ω
• パルス出力：0–9999 Hz
• リレー出力：SPST、最大 1 Hz
• 通信：RS485、Modbus プロトコル
• 電源：24–36 VDC
• 送信機動作温度：-40〜+60 °C
• 流量トランスデューサ温度範囲：-40〜+80 °C
• 温度センサー範囲：-10〜+105 °C
• 湿度：95% RH まで（結露なきこと）
• 送信機筐体：標準 樹脂；拡張 CNC加工アルミ合金

センサ構成

• 流量トランスデューサ：外付けクランプ式；挿入型はオプション
• 温度センサ：マッチド PT1000
• 温度センサ取付：外付けまたは挿入
• 標準ケーブル長：10 m
• 流量トランスデューサ取付方法：V、N、Z、W

計測機能

• 瞬時流量および速度
• 順方向・逆方向・正味流量トータル
• 供給・戻り温度
• 温度差（ΔT）
• 瞬時加熱／冷却出力
• 累積加熱／冷却エネルギー

選定情報

• 用途（加熱または冷却）を指定
• 配管外径、材質、肉厚を提示
• ライナー材質と厚さがある場合は提示
• 流体の種類と運転温度域を指定
• 想定流量域と温度差を提示
• 温度センサの取付方式（外付けまたは挿入）を選択
• 必要な出力、通信規格およびケーブル長を指定
