伝搬時間差法流量計 BBUFM-P

密度水用排水用

製品概要

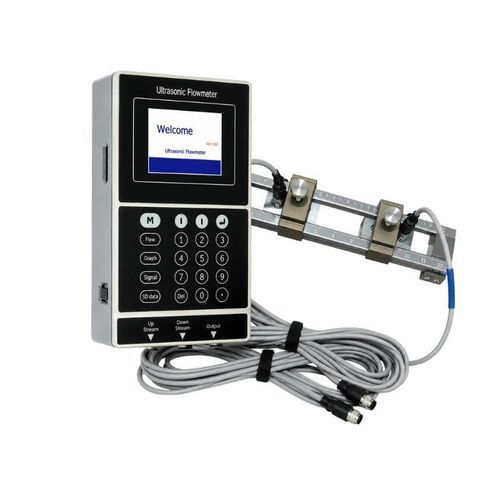

BBUFM-Pは、現地試験、検査、および一時的な流量確認のために設計されたポータブルのクランプオン式超音波液体流量計です。通過時間（トランジットタイム）方式を採用し、クランプオン式トランスデューサを統合された位置合わせレール上に外付けで取り付けます。配管の切断、工程の停止、液体との接触は不要です。

主な特長

• 検査や一時測定向けの携帯型フィールドキット
• 非侵襲のクランプオン設置で圧力損失や漏れのリスク無し
• 約16時間の動作が可能な充電式バッテリー
• カラーTFT表示と数字キーによる現場での簡単な設定
• 位置合わせ用統合レールでトランスデューサの再現性ある設置
• 4–20 mAのアナログ出力でシステム統合が可能

典型的な用途

• 配管検査および現地での流量確認
• 既設流量計の現地比較
• 産業プロセスラインの一時測定
• 給水、廃水、灌漑システム
• HVACやエネルギーシステムの水流試験

標準パッケージ

• ポータブル超音波流量計トランスミッタ
• レール取り付け式クランプオントランスデューサ
• トランスデューサケーブル
• 4–20 mA出力ケーブル
• 電源アダプタ
• 取り付けアクセサリと固定具
• 音響カップラント
• 巻尺
• キャリングケース

設置
配管径や現場条件に応じてV、N、Z、Wいずれかの取り付け方法を使用できます。選択した配管区間は満水状態で、測定に必要な上流および下流の直管長が確保されていることを確認してください。

利用可能なオプション
トランスデューサ取り付け：統合位置合わせレール
標準ケーブル長：5 m
延長ケーブル：5 m刻みで最大20 mまで
出力：4–20 mA

選定情報

• 配管外径、材質および肉厚
• ライナー材質および厚さ
• 液体の種類と使用温度
• 想定される流量または速度範囲
• 測定位置と利用可能な直管長
• 必要なケーブル長

技術仕様

• 測定原理：超音波通過時間法
• 媒体：満管の液体
• 速度範囲：-12 ～ +12 m/s
• 精度：読み値の±0.5%；低速域で±0.01 m/s
• 再現性：0.15%
• 直線性：0.5%
• 配管サイズ：DN25 ～ DN5000
• アナログ出力：4–20 mA、最大負荷750 Ω
• バッテリー動作時間：約16時間
• 表示：3.5インチTFT LCD、480 × 320
• トランスミッタ動作温度：-40 ～ +60 °C
• 標準トランスデューサ温度：-40 ～ +60 °C
• 湿度：結露しないこと、最大95%RH
• トランスミッタ筐体：CNC加工アルミ合金
• トランスミッタ重量：約0.82 kg
• トランスデューサおよびレール重量：約1.29 kg
