超音波流量計 BBUFM-PR

密度水用排水用

製品概要

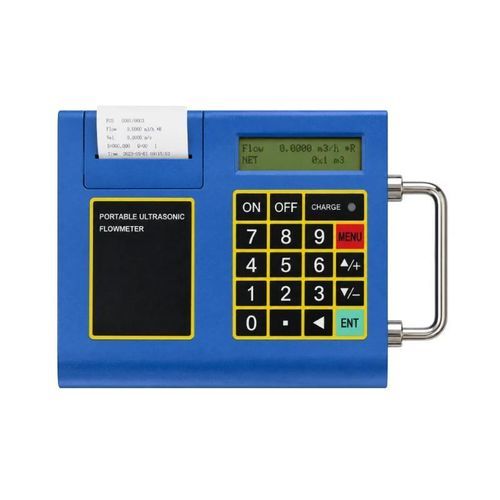

BBUFM-PRは、現地での試験、据付調整、保守、および一時的な測定に適したポータブルのクランプオン型超音波流量計です。トランジットタイム方式のトランスデューサは閉管の外側に取り付け、配管を切断したり圧力損失を発生させたりしません。バックライト表示、データロガー、小型サーマルプリンターにより、測定結果を即時またはスケジュール印刷できます。内蔵のNi‑MH充電池で約20時間の連続運転が可能です。

主な特長

• 取り付けが容易な非侵襲のクランプオン測定
• 精度：1%より良好、直線性：0.5%、再現性：0.2%
• 適用配管径：DN15～DN6000（トランスデューサにより異なる）
• 小型サーマルプリンターとデータロガーを内蔵
• 中国語・英語の操作インターフェース
• システム統合向けRS485通信対応
• 約20時間の連続稼働
• 携帯用保護ケース付属

技術仕様

• 測定原理：超音波トランジットタイム方式
• 測定流体：水、海水、産業排水、酸性・アルカリ性液体、油類およびその他の音響伝導性液体
• 配管径：DN15～DN6000（トランスデューサ依存）
• 流速範囲：0～30 m/s
• 精度：1%より良好
• 直線性：0.5%
• 再現性：0.2%
• 表示：2行×20文字バックライトLCD
• プリンター：小型サーマルプリンター
• 通信：RS485
• 本体周囲温度：-20～+60 °C
• 標準トランスデューサ液温：≤ 100 °C
• 高温トランスデューサ範囲：-40～+160 °C
• 電池：内蔵Ni‑MH充電池
• 連続稼働時間：約20時間
• 外部電源：220 VAC
• 消費電力：1.5 W
• 本体重量（正味）：2.5 kg

トランスデューサの選択肢

• 小型クランプオン：DN15～DN100、-40～+110 °C
• 中型クランプオン：DN50～DN1000、-40～+110 °C
• 大型クランプオン：DN300～DN6000、-40～+110 °C
• 小型高温：DN15～DN100、-40～+160 °C
• 中型高温：DN50～DN1000、-40～+160 °C

主な用途

• 上水、排水、汚水処理
• HVACおよびエネルギー管理システム
• 石油、化学、工業用液体の計測
• 発電、製鉄・金属加工、プロセス測定
• 配管の流量確認および設備メンテナンス
• 印刷記録を伴う現地での一時測定

追加の技術データ

• 現場での据付調整・保守に適した携帯設計
• 内蔵プリンターによる即時/スケジュール印刷
• 後解析のためのデータ記録機能
• 遠隔読取・システム連携用のRS485対応
