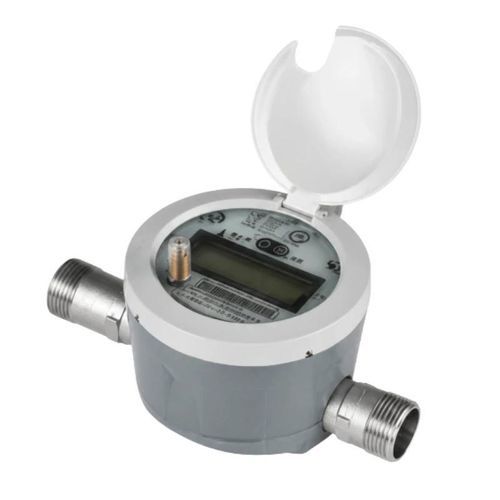

デジタル水道メーター BBUWM-D

超音波住宅用スマート

製品概要
BBUWM-DはDN15のトランジットタイム方式超音波飲料水用メーターで、給水管路における消費水量の高精度計測、ローカル表示および遠隔管理向けに設計されています。NB-IoT/CAT.1通信、前後方向の双方向計測、低消費電力動作、IP68保護に対応します。

主な特長

• DN15飲料水計測
• トランジットタイム超音波方式
• NB-IoT/CAT.1遠隔通信
• 順流・逆流の双方向計測
• 精度クラス1
• 保護等級IP68
• 水平または垂直設置
• オプション：漏水、配管破断、スケーリングアラーム

技術仕様

• 型式 — BBUWM-D
• 公称口径 — DN15
• 測定方式 — トランジットタイム超音波
• 通信 — NB-IoT/CAT.1
• 双方向計測 — 対応（順流・逆流）
• 精度クラス — クラス1
• 保護等級 — IP68
• 累積体積分解能 — 0.001 m³
• 瞬時流量分解能 — 0.001 m³/h
• 静止時動作電流 — ≤20 µA
• バッテリ寿命 — >6年
• 表示 — 8桁LCD
• 温度クラス — T30
• 圧力クラス — MAP16
• 圧力損失クラス — Δp40
• 電磁環境 — E2
• 環境厳しさクラス — クラスB、クラスC
• 設置 — 水平または垂直
• 流速プロファイル感度 — U5/D3またはU0/D0
• 逆流 — 対応

流量構成

• DN15 — 定常流量 Q3: 2.5 m³/h；過負荷流量 Q4: 1.25 × Q3；過渡流量 Q2: 1.6 × Q1；最小流量 Q1: Q3/R；利用可能なR値: 125, 160, 200, 250, 315, 400, 500

許容最大誤差

• Q1からQ2未満：±5%
• Q2からQ4：±2%

寸法と接続

• 長さ (L) — 165 mm
• 幅 (W) — 98 mm
• 高さ (H) — 84 mm
• 重量 — 1 kg
• メータ本体ねじ — G3/4B（長さ 12 mm）
• ユニオン — 長さ 43 mm；ねじ R1/2（長さ 15 mm）

適用規格

• GB/T 778-2018
• JG/T 162-2009
• EN 13757 Wireless M-Bus

仕様 / 製品仕様

• 型式: BBUWM-D
• 公称口径: DN15
• 測定: トランジットタイム超音波
• 通信: NB-IoT/CAT.1
• 双方向: 対応
• 精度クラス: クラス1
• 保護等級: IP68
• バッテリ寿命: >6年
• 表示: 8桁LCD
• 寸法 (L×W×H): 165 mm × 98 mm × 84 mm
• 重量: 1 kg
