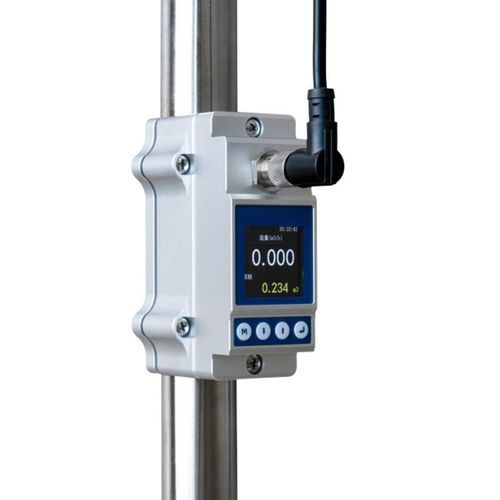

デジタル積算熱量計 BBUEM-S

超音波4-20 mAModbus

製品概要 BBUEM-Sは、小口径の水道管用のクランプ式超音波式冷暖房エネルギーメーターです。流量トランスデューサと対応する温度センサーは、専用のブラケットを用いて配管の外側に固定されるため、既存の配管を切断したり改造したりする必要がありません。 本メーターは、水流速度、供給水温、戻り水温、および温度差を測定し、累積した加熱または冷却エネルギーを算出します。中央空調（HVAC）、暖房、熱交換、およびビルエネルギー管理システム向けに設計されています。 主な特長

• DN15～DN80の配管に対応した専用構成
• 外部取り付け型の流量トランスデューサおよび温度センサー
• 配管の切断、プロセスの中断、液体との接触が不要
• 配管- 配管サイズに応じた専用取り付けブラケット
• 流量および累積エネルギーを表示するOLEDディスプレイ
• 4～20 mA出力およびRS485通信

代表的な用途

• 中央空調（HVAC）の冷水および冷却水システム
• 小規模な暖房および熱交換システム
• ゾーン別ビルエネルギー監視
• 産業用機器の冷却水
• 冷暖房エネルギーの積算

技術仕様（表） 測定原理：超音波伝播時間法 測定対象：水 流速範囲：0.1～5.0 m/s 流量精度：±2.0% 再現性：0.8% 配管サイズ：DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80 温度センサー：PT1000 温度測定範囲：2～105 °C 流体温度：0～50 °C アナログ出力：4～20 mA、最大負荷 600 Ω アラーム出力：オプションのOCT上下限アラーム 通信：RS485 / Modbus、オプションのMeterBUS 電源：24 VDC ケーブル長：1.8 m ディスプレイ：128 × 64 OLED データ保存：日次、月次、年次、および累積流量記録 周囲温度：0～50 °C 湿度：0～95% RH（結露なし） 保護等級：IP54 筐体材質：アルミニウム合金 配管材質：ステンレス鋼、炭素鋼、PVC 配管構成（参考） 公称サイズ／参考外径／参考内径／参考肉厚 DN15：20 mm／15 mm／2.5 mm DN20：25 mm／19 mm／3 mm DN25：32 mm / 26 mm / 3 mm DN32：40 mm / 33 mm / 3.5 mm DN40：50 mm / 43 mm / 3.5 mm DN50：63 mm / 55 mm / 4 mm DN65：75 mm / 67 mm / 4 mm DN80：90 mm / 82 mm / 4 mm 測定値と表示

• 瞬間流量
• 正方向および正味流量の累計
• 供給水温および戻り水温
• 温度差
• 累積暖房または冷房エネルギー
• 日別、月別、年別の累積記録

パッケージ構成

• 超音波エネルギーメーター送信機
• クランプ式流量トランスデューサ
• PT1000温度センサー2個
• 温度センサー用取り付けブラケット
• 流量トランスデューサ用取り付けブラケット
• 接続ケーブル

選定情報

• 公称管径および実外径
• 配管材質、内径、および肉厚
• 暖房または冷房用途
• 流体温度および周囲温度
• 必要な出力および通信インターフェース

特性／技術仕様

• 測定原理：超音波伝播時間法
• 流体： 水
• 流速範囲：0.1～5.0 m/s
• 流量精度：±2.0%
• 再現性：0.8%
• 対応管径： DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80
• 温度センサー： PT1000
• 温度測定範囲：2～105 °C
• 流体温度範囲：0～50 °C
• アナログ出力： 4～20 mA（最大負荷 600 Ω）
• 通信： RS485 / Modbus（オプションでMeterBUS）
• 電源：24 VDC
• ケーブル長：1.8 m
• 表示：128 × 64 OLED
• データ保存： 日別、月別、年別、および累積流量記録
• 周囲温度：0～50 °C
• 湿度：0～95% RH（結露なし）
• 保護等級：IP54
• 筐体材質： アルミニウム合金
• 対応配管材質：ステンレス鋼、炭素鋼、PVC
