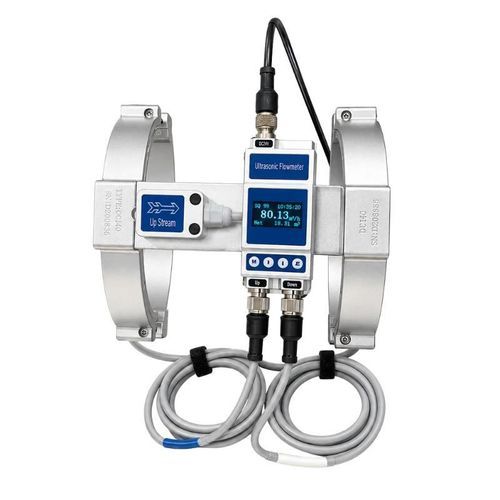

伝搬時間差法流量計 BBUFM-S密度水用化学製品
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- 伝搬時間差法
- タイプ
- 密度
- 流体
- 液体用, 水用, 化学製品
- パイプ径
- DN100 - 4インチ, DN50 - 2インチ, DN25 - 1インチ, DN15 - 1/2インチ, DN80 - 3インチ, DN10 - 3/8インチ, DN40 - 1 1/2インチ, DN20 - 3/4インチ, DN90 - 3 1/2インチ, DN20 - 1/8インチ, DN200 - 8インチ, DN32 - 1 1/4インチ, DN65 - 2 1/2インチ, DN125 - 5インチ, DN150 - 6インチ, DN8 - 1/4インチ
- 設置
- クランプオン式
- 材質
- ステンレススチール製, プラスチック製, スチール製, PVC, 真ちゅう製, ポリプロピレン製, PFA製
- 通信
- 4-20 mA, RS485, Modbus
- 供給電圧
- 24VDC
- 保護レベル
- IP54
- 応用
- 産業用, 製薬産業用, 食品産業用, 水処理用, 飲料産業用, HVAC用
- その他の特徴
- コンパクト, 高精度, 遠隔, データ記録機能付き, 非接触式, 高温, インジケーター-積算機能付, インジケーター付
- 体積流量
最大: 565.2 m³/h
(19,959.8496 ft³/h)最少: 0.02 m³/h
(0.7063 ft³/h)- 動作温度
最大: 110 °C
(230 °F)最少: 0 °C
(32 °F)- 精度
2 %
- 繰返し精度
0.8 %
詳細
製品概要
BBUFM-Sは、通過時間（トランジットタイム）方式のクランプオン式超音波液体流量計で、小口径配管や機器組込みに対応する設計です。トランスデューサはサイズ対応のブラケットで配管外側に取付けるため、配管の切断・穿孔や流体との接触は不要です。コンパクト、リモート、リモート高温の構成があり、洗浄装置、飲料・食品・製薬の生産ライン、精製水・超純水系、HVACや産業プロセス機器でのオンライン流量監視に適します。
主な特長
典型的な用途
適合流体
気泡やキャビテーションの少ない、音響特性が安定した清浄な液体を対象。代表例：
技術仕様
測定原理：超音波通過時間法
流速範囲：0.1〜5.0 m/s
精度：±2.0%
再現性：0.8%
配管外径範囲：約9.53〜220 mm
アナログ出力：4–20 mA、最大負荷600 Ω
アラーム出力：オプションのOCT上限/下限アラーム
通信：RS485、Modbusプロトコル
電源：24 VDC
標準ケーブル長：2.0 m
表示：128 × 64 OLED
トータライザ：6桁
データ保存：日次、月次、年次および累積流量記録
周囲温度（コンパクト）：0〜50 °C
湿度：0–95% RH 結露なきこと
保護等級：IP54
筐体材料：アルミ合金
構成オプション
コンパクト：トランスミッタとトランスデューサを一体化した構成；配管OD約9.53〜110 mm向け
リモート：表示器/トランスミッタとトランスデューサを分離；配管OD約9.53〜220 mm対応
リモート高温：トランスミッタとトランスデューサ分離、媒体温度範囲拡張 0〜110 °C
温度範囲
コンパクト：0〜50 °C
標準リモート：0〜80 °C
リモート高温：0〜110 °C
配管仕様
9.53 mm — DN6
12.7 mm — DN8
15 mm — DN10
20 mm — DN15
25 mm — DN20
32 mm — DN25
40 mm — DN32
50 mm — DN40
63 mm — DN50
75 mm — DN65
90 mm — DN80
110 mm — DN100
140 mm — DN125
160 mm — DN150
220 mm — DN200
参照流量範囲
9.53 mm: 0.02 m³/h — 0.66 m³/h
12.7 mm: 0.04 m³/h — 1.18 m³/h
15 mm: 0.06 m³/h — 1.84 m³/h
20 mm: 0.06 m³/h — 3.18 m³/h
25 mm: 0.11 m³/h — 5.65 m³/h
32 mm: 0.18 m³/h — 8.83 m³/h
40 mm: 0.29 m³/h — 14.47 m³/h
50 mm: 0.45 m³/h — 22.61 m³/h
63 mm: 0.71 m³/h — 35.33 m³/h
75 mm: 1.19 m³/h — 59.70 m³/h
90 mm: 1.81 m³/h — 90.43 m³/h
110 mm: 2.83 m³/h — 141.30 m³/h
140 mm: 4.42 m³/h — 220.78 m³/h
160 mm: 6.36 m³/h — 317.93 m³/h
220 mm: 11.30 m³/h — 565.20 m³/h
適合配管材料
計測項目と表示
選定情報
仕様 / 技術データ
BBUFM-Sは、通過時間（トランジットタイム）方式のクランプオン式超音波液体流量計で、小口径配管や機器組込みに対応する設計です。トランスデューサはサイズ対応のブラケットで配管外側に取付けるため、配管の切断・穿孔や流体との接触は不要です。コンパクト、リモート、リモート高温の構成があり、洗浄装置、飲料・食品・製薬の生産ライン、精製水・超純水系、HVACや産業プロセス機器でのオンライン流量監視に適します。
主な特長
- 配管改造不要の非接触クランプオン測定
- 正確なセンサ位置決めが可能なサイズ対応ブラケット
- コンパクト、リモート、リモート高温の選択肢
- 金属管および一般的なプラスチック管に適合
- 瞬時流量と累積流量を表示するOLEDディスプレイ
- 4–20 mA、RS485/Modbus、オプションのOCTアラーム出力
- 可動部なし、圧力損失ほぼゼロ、メンテナンス低減
典型的な用途
- 産業用洗浄装置、フラットガラス洗浄
- 飲料・食品・医薬品の生産ライン
- 精製水・超純水システム
- HVACユニット、冷却水、チラー回路
- 化学品およびプロセス液の移送監視
- 小口径配管の流量監視、OEM機器組込み
適合流体
気泡やキャビテーションの少ない、音響特性が安定した清浄な液体を対象。代表例：
- 水道水、精製水、超純水
- 飲料およびアルコール系液体
- 酸・アルカリ・塩類溶液
- 洗浄液および選択された化学溶媒
- 超音波伝播に適したその他のプロセス液
技術仕様
測定原理：超音波通過時間法
流速範囲：0.1〜5.0 m/s
精度：±2.0%
再現性：0.8%
配管外径範囲：約9.53〜220 mm
アナログ出力：4–20 mA、最大負荷600 Ω
アラーム出力：オプションのOCT上限/下限アラーム
通信：RS485、Modbusプロトコル
電源：24 VDC
標準ケーブル長：2.0 m
表示：128 × 64 OLED
トータライザ：6桁
データ保存：日次、月次、年次および累積流量記録
周囲温度（コンパクト）：0〜50 °C
湿度：0–95% RH 結露なきこと
保護等級：IP54
筐体材料：アルミ合金
構成オプション
コンパクト：トランスミッタとトランスデューサを一体化した構成；配管OD約9.53〜110 mm向け
リモート：表示器/トランスミッタとトランスデューサを分離；配管OD約9.53〜220 mm対応
リモート高温：トランスミッタとトランスデューサ分離、媒体温度範囲拡張 0〜110 °C
温度範囲
コンパクト：0〜50 °C
標準リモート：0〜80 °C
リモート高温：0〜110 °C
配管仕様
9.53 mm — DN6
12.7 mm — DN8
15 mm — DN10
20 mm — DN15
25 mm — DN20
32 mm — DN25
40 mm — DN32
50 mm — DN40
63 mm — DN50
75 mm — DN65
90 mm — DN80
110 mm — DN100
140 mm — DN125
160 mm — DN150
220 mm — DN200
参照流量範囲
9.53 mm: 0.02 m³/h — 0.66 m³/h
12.7 mm: 0.04 m³/h — 1.18 m³/h
15 mm: 0.06 m³/h — 1.84 m³/h
20 mm: 0.06 m³/h — 3.18 m³/h
25 mm: 0.11 m³/h — 5.65 m³/h
32 mm: 0.18 m³/h — 8.83 m³/h
40 mm: 0.29 m³/h — 14.47 m³/h
50 mm: 0.45 m³/h — 22.61 m³/h
63 mm: 0.71 m³/h — 35.33 m³/h
75 mm: 1.19 m³/h — 59.70 m³/h
90 mm: 1.81 m³/h — 90.43 m³/h
110 mm: 2.83 m³/h — 141.30 m³/h
140 mm: 4.42 m³/h — 220.78 m³/h
160 mm: 6.36 m³/h — 317.93 m³/h
220 mm: 11.30 m³/h — 565.20 m³/h
適合配管材料
- ステンレス鋼
- 炭素鋼
- 銅
- PVC / CPVC
- PVDF
- PPR / PPH
- PFA / PU
- HDPE
計測項目と表示
- 瞬時流量
- 正味累積流量
- 日別・月別・年別の累積記録
- メトリックおよびインペリアル単位
- 上限・下限アラーム
選定情報
- 実際の配管外径、内径および肉厚
- 配管材料
- 流体の種類
- 媒体温度
- 想定流量レンジ
- 希望の構成：コンパクト、リモートまたはリモート高温
- 必要な出力および通信インターフェース
仕様 / 技術データ
- 測定原理：超音波通過時間法
- 流速範囲：0.1〜5.0 m/s
- 精度：±2.0%
- 再現性：0.8%
- 配管OD範囲：約9.53〜220 mm
- アナログ出力：4–20 mA（600 Ω max）
- アラーム：OCTオプション（上/下限）
- 通信：RS485、Modbus
- 電源：24 VDC
- ケーブル長：2.0 m（標準）
- 表示：OLED 128 × 64
- トータライザ：6桁
- データ保存：日次、月次、年次、累積
- 周囲温度（コンパクト）：0〜50 °C
- 保護等級：IP54
- 筐体：アルミ合金
