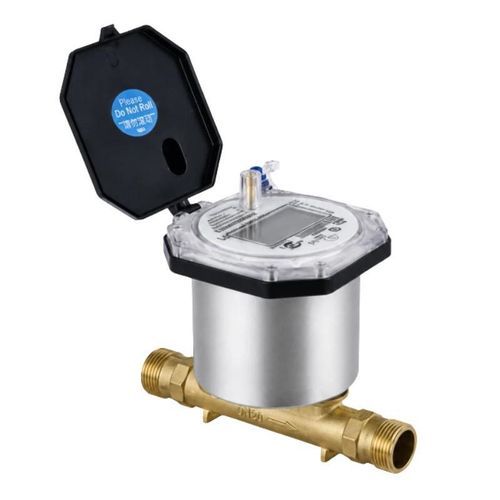

デジタル水道メーター BBUWM-R

超音波住宅用スマート

製品概要 BBUWM-Rは、住宅、商業施設、および公共事業向けの超音波式水道メーターです。上流と下流の超音波信号の伝播時間差を利用して、水道使用量データを計測、表示、保存、および遠隔送信します。 機械的な計測素子を一切使用しておらず、NB-IoT/CAT.1、RS485、およびM-BUS通信に対応しています。 主な特長

• DN15～DN40の5サイズ
• 双方向超音波計測
• R125～R500の測定範囲を選択可能
• 水平または垂直設置
• IP68保護等級
• 8桁のLCD
• 最大750日分のローカル記録
• オプションの漏水、配管破裂、スケール付着、および異常使用アラーム

技術仕様 パラメータ — 仕様 公称口径 — DN15、DN20、DN25、DN32、DN40 累積流量分解能 — 0.000001 m³ 瞬間流量分解能 — 0.000001 m³/h 静止時動作電流 — ≤30 µA 電池寿命 — 6年以上 表示 — 8桁LCD 温度クラス — T30；流量構成にはT30/T50が記載 圧力クラス — MAP16 圧力損失クラス — Δp25、Δp40 保護等級 — IP68 精度クラス — クラス 2 電磁環境 — E2 環境厳しさクラス — クラス 0 設置 — 水平または垂直 流量プロファイル感度 — U5/D3 または U0/D0 逆流 — 対応 通信 — NB-IoT/CAT.1、RS485、M-BUS 流量構成 サイズ — 定常流量 Q3 — 過負荷流量 Q4 — 過渡流量 Q2 — 最小流量 Q1 — 利用可能なR値 DN15 — 2.5 m³/h — 1.25 × Q3 — 1.6 × Q1 — Q3/R — 125、160、200、250、315、400、500 DN20 — 4 m³/h — 1.25 × Q3 — 1.6 × Q1 — Q3/R — 125、160、200、250、315、400、500 DN25 — 6.3 m³/h — 1.25 × Q3 — 1.6 × Q1 — Q3/R — 125、160、200、250、315、400、500 DN32 — 10 m³/h — 1.25 × Q3 — 1.6 × Q1 — Q3/R — 125、160、200、250、315、400、500 DN40 — 16 m³/h — 1.25 × Q3 — 1.6 × Q1 — Q3/R — 125、160、200、250、315、400、500 最大許容誤差

• Q1 から Q2 未満：±5%
• Q2 から Q4：水温 30 °C までは ±2%、30 °C を超える場合は ±3%

外形寸法および接続部 サイズ — 長さ — 幅 — 高さ — 重量 — メーター本体ねじ — ユニオンねじ DN15 — 165 mm — 103 mm — 155 mm — 1 kg — G3/4B — R1/2 DN20 — 195 mm — 103 mm — 164 mm — 1.2 kg — G1B — R3/4 DN25 — 225 mm — 103 mm — 171 mm — 1.5 kg — G1 1/4B — R1 DN32 — 230 mm — 103 mm — 180 mm — 1.8 kg — G1 1/2B — R1 1/4 DN40 — 300 mm — 103 mm — 189 mm — 2.1 kg — G2B — R1 1/2 適用規格

• GB/T 778.2017年1月3日
• JJG 162-2019
• CJ/T 434-2013
• EN 13757-4 ワイヤレス M-Bus

特性／技術仕様

• 型式：BBUWM-R
• 公称口径：DN15、DN20、DN25、DN32、DN40
• 測定原理： 伝搬時間差法（超音波）
• 双方向測定対応
• 測定範囲：R125～R500から選択可能
• 各口径あたりの定常流量（Q3）： DN15 2.5 m³/h、DN20 4 m³/h、DN25 6.3 m³/h、DN32 10 m³/h、DN40 16 m³/h
• 累積流量分解能： 0.000001 m³
• 瞬間流量分解能：0.000001 m³/h
• 静止時動作電流：≤30 µA
• バッテリー寿命： >6年
• 表示：8桁LCD
• 温度クラス： T30（流量構成ではT30/T50）
• 圧力クラス：MAP16
• 圧力損失クラス：Δp25、Δp40
• 保護等級：IP68
• 精度クラス： クラス2
• 電磁環境：E2
• 環境厳しさクラス：クラス0
• 設置：水平または垂直
• 流量プロファイル感度：U5/D3 または U0/D0
• 逆流： 対応
• 通信インターフェース：NB-IoT/CAT.1、RS485、M-BUS
• ローカル記録保存：最大750日間
• オプションのアラーム：漏水、配管破裂、スケール付着、異常使用
