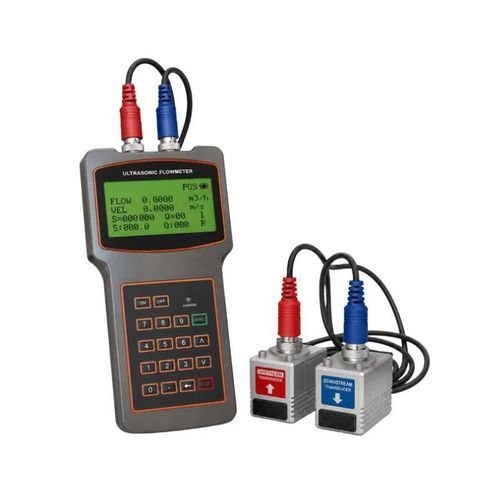

伝搬時間差法流量計 BBUFM-H

密度水用排水用

製品概要
BBUFM-Hは、現地点検、試運転、臨時測定向けの携帯型クランプオン式超音波流量計です。磁気式またはブラケット式のクランプオントランスデューサを配管外面に取り付け、プロセスを停止せずに流量を測定できます（圧力損失を生じません）。

主な特長

• 現地作業や試運転での迅速な測定に適した携帯設計
• 非侵襲のクランプオン設置、配管の切断や停止が不要
• 測定精度 ±1%および高い繰返し性
• トランスデューサにより管径DN15～DN6000を対応
• 標準および高温対応トランスデューサを用意、トランスデューサ保護等級IP67
• 4×16文字バックライトLCDで現場表示可能
• 内蔵データロガー（2,000件以上）と絶縁RS232通信
• 1.2V AAAニッケル水素電池×3で駆動、連続動作12時間以上

技術仕様
測定原理 — 超音波トランジットタイム
精度 — ±1%
直線性 — 0.5%
再現性 — 0.2%
流速範囲 — 0～±10 m/s
管径 — DN15～DN6000（トランスデューサに依存）
配管材質 — 鋼、ステンレス、鋳鉄、銅、セメント、PVC、アルミニウム、ガラス繊維、ライニング配管
測定流体 — 水、下水、海水、油、薬液、飲料およびその他の音響伝導性を有する均質液体
流体温度 — -30～+160 °C（トランスデューサに依存）
濁度 — 気泡が限定される場合 ≤10000 ppm
表示 — 4×16文字バックライトLCD
データ保存 — 2,000件以上
通信 — 絶縁RS232
本体動作環境 — -20～+60 °C; ≤85% RH
トランスデューサ保護 — IP67
電池 — 1.2 V AAA Ni‑MH ×3
連続動作 — 12時間以上
アダプタ — 90～260 VAC
消費電力 — 1.5 W
本体寸法 — 200 × 93 × 32 mm

トランスデューサオプション
小型クランプオン — 管径: DN15～DN100 — 温度範囲: -30～+90 °C
中型クランプオン — 管径: DN50～DN700 — 温度範囲: -30～+90 °C
大型クランプオン — 管径: DN300～DN6000 — 温度範囲: -30～+90 °C
高温クランプオン — 管径: DN15～DN6000 — 温度範囲: 最大 +160 °C
ブラケット式クランプオン — 管径: DN15～DN700 — 温度範囲: -30～+90 °C
高温ブラケット — 管径: DN15～DN700 — 温度範囲: 最大 +160 °C

用途例

• 給水・排水の点検
• HVAC、冷水・温水配管システム
• 産業配管の流量確認・トラブル対応
• 石油、化学、発電分野のプロセス検査
• 試運転、臨時測定、現地作業

クイック仕様

• 原理: 超音波トランジットタイム
• 精度: ±1%
• 流速範囲: 0～±10 m/s
• 対応管径: DN15–DN6000（機種依存）
• 温度範囲: -30～+160 °C（機種依存）
• データロガー: 2,000件以上
• 通信: 絶縁RS232
• 電池駆動: >12時間（3 × AAA Ni‑MH）
• トランスデューサ保護: IP67
