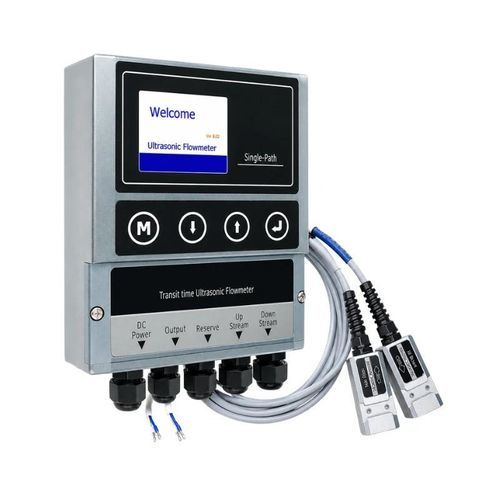

伝搬時間差法流量計 BBUFM-F
密度水用排水用

伝搬時間差法流量計 - BBUFM-F - Deep Minds Ultrasonic - 密度 / 水用 / 排水用

お気に入りに追加する

商品比較に追加する

Deep Minds Ultrasonicのサイトについての詳しい情報

特徴

技術

伝搬時間差法

タイプ

密度

流体

液体用, 水用, 化学製品, 排水用

パイプ径

DN25 - 1インチ

設置

クランプオン式

通信

4-20 mA, RS485, Modbus, パルス出力付き, デジタル出力, 電気接点付き

供給電圧

24VDC

その他の特徴

液晶ディスプレイ, 双方向, 非侵襲的

動作温度

最大: 80 °C
(176 °F)

最少: -40 °C
(-40 °F)

精度

0.5 %, 1 %

繰返し精度

0.2 %

詳細

製品概要 BBUFM-Fは、伝播時間測定原理に基づく固定式超音波液体流量計です。クランプオン型トランスデューサが配管の外側に取り付けられるため、配管を切断したり、プロセスを停止させたりすることなく設置が可能です。満管状態での連続的な流量監視を目的として設計されています。本流量計は、瞬時流量、流速、正方向累計、逆方向累計、および正味累計を測定します。代表的な用途には、給水、水処理、化学処理、灌漑、ボイラーシステム、および工業用プロセスパイプラインなどがあります。 主な特長

液体に接触しない非侵襲型のクランプオン測定
満管での測定に対応し、少量の気泡や浮遊固形物にも耐性あり
順方向、逆方向、および正味流量の積算
アナログ、パルス、リレー、およびデジタル通信出力
精度や配管サイズ要件に応じた標準版および拡張版
可動部品がなく、圧力損失が低く、メンテナンスが最小限で済む

代表的な用途

工業用循環水および冷却水
給水、原水、および廃水処理
化学薬品および工業用プロセス液
灌漑および配水ネットワーク
ボイラーおよびエネルギーシステムの流量監視

技術仕様（表） パラメータ — 標準バージョン / 拡張バージョン測定原理 — 超音波伝播時間 / 超音波伝播時間測定媒体 — 満管内の液体 / 満管内の液体流速範囲 — -12 ～ +12 m/s / -12 ～ +12 m/s 精度 — 測定値の±1.0% / 測定値の±0.5% 再現性 — 0.2% / 0.2% 直線性 — ±1.0% / ±0.5% 配管サイズ — DN25～DN2000 / DN25～DN5000 ディスプレイ — 2.2インチTFT LCD、320 × 240 / 2.8インチTFT LCD、320 × 240 アナログ出力 — 4～20 mA、最大負荷 750 Ω / 4～20 mA、最大負荷 750 Ω パルス出力 — 0～9999 Hz、OCT / 0～9999 Hz、OCT リレー出力 — SPST、最大1 Hz / SPST、最大1 Hz 通信 — RS485、Modbusプロトコル / RS485、Modbusプロトコル電源 — 24～36 VDC / 24～36 VDC トランスミッタ温度 — -40～+60 °C / -40～+60 °C 標準トランスデューサ温度 — -40～+80 °C / -40～+80 °C 湿度 — 95% RH以下（結露なし） / 95% RH以下（結露なし）トランスミッタ筐体 — エンジニアリングプラスチック / ダイカストアルミニウム トランスデューサと設置 標準構成では、クランプオン型トランスデューサを使用します。配管の直径、材質、肉厚、液体の音響特性、および利用可能な直管長に応じて、V、N、Z、またはWの取り付け方式を選択できます。 利用可能なオプション（表） 項目 — 利用可能なオプショントランスデューサの種類 — クランプオン型；挿入型はオプショントランスデューサーケーブル — 標準10 m；延長ケーブルも利用可能取り付け方法 — V、N、Z、またはW方式通信 — RS485 / Modbus 遠隔伝送 — オプションのリモート通信モジュール 選定情報
