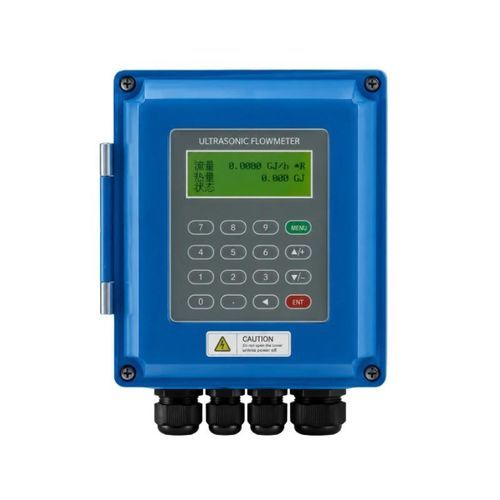

超音波流量計 BBUFM-W

密度水用排水用

製品概要
BBUFM-Wは長期オンライン監視向けの壁掛け式液体用超音波流量計です。通過時間（トランジットタイム）方式を採用し、クランプオン、挿入型、管断面型のトランスデューサに対応します。水、下水、冷却水、油類、化学薬品、飲料などの音響伝導性のある液体に適しています。コンバータはアナログ、パルス、リレー、絶縁RS485/Modbusのインターフェースを備え、Pt100温度センサを組み合わせることで冷暖房の熱エネルギー計算も可能です。

主な特長

• 壁掛けによる連続オンライン測定
• 測定精度 ±1%
• 配管径 DN25〜DN6000 に対応
• クランプオン、挿入型、管断面型トランスデューサ
• Pt100による流量および冷暖房エネルギー測定
• 4–20 mA、パルス、リレー、信号インターフェース
• 絶縁RS485（Modbus）
• コンバータ IP67、トランスデューサ IP68
• ACまたはDC電源に対応

仕様
測定原理 — 超音波トランジットタイム方式
精度 — ±1%
表示 — 2 × 20 文字バックライトLCD
配管サイズ — DN25〜DN6000
配管材質 — 鋼、ステンレス、鋳鉄、銅、セメント、PVC、アルミニウム、ガラス繊維、ライニング管
測定液 — 水、下水、冷却水、油類、化学薬品、飲料およびその他の音響伝導性液体
媒体温度 — -30〜+160 °C（トランスデューサにより異なる）
流速範囲 — 0〜±7 m/s
濁度 — ≤10000 ppm（気泡が制限される場合）
アナログ出力 — 1系統 4-20 mA
パルス出力 — 1系統 OCT 出力
リレー出力 — 4系統
信号入力 — 3系統 4-20 mA 入力
温度入力 — Pt100
通信 — 絶縁RS485（Modbus）
電源 — 8〜36 VDC または 85〜264 VAC
消費電力 — 1.5 W
コンバータ使用温度 — -20〜+60 °C
保護等級 — コンバータ IP67；トランスデューサ IP68
コンバータ寸法 — 132 × 150 × 85 mm

トランスデューサと取付

• 配管を切断せずに設置できるクランプオン型トランスデューサ
• 恒久的な固定測定用の挿入型トランスデューサ
• 小口径や安定設置向けの管断面型トランスデューサ
• 媒体温度最大160 °C対応の高温トランスデューサ
• エネルギー測定用のPt100温度センサ

典型的な用途

• 配管の固定流量監視
• 上水、排水、廃水処理
• 空調（HVAC）およびエネルギー計測
• 産業用冷却および循環水システム
• 石油、化学、プロセス制御
