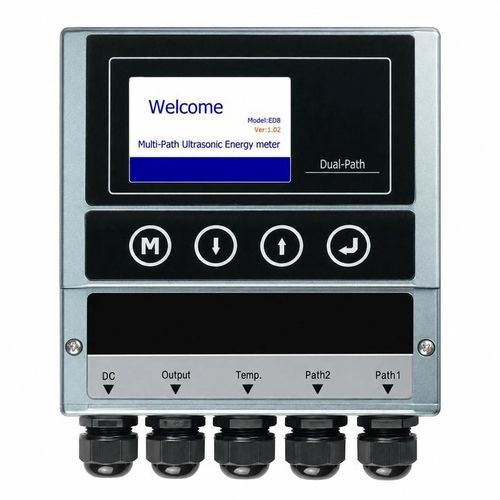

デジタル積算熱量計 BBUEM-DP

超音波4-20 mAModbus

製品概要
BBUEM-DPは、大規模なチラー配管、温水配管および熱エネルギーシステム向けの固定式二重経路超音波熱量計です。二重経路超音波流量測定と供給／戻りの温度マッチセンサを組み合わせ、液体流量と温度差(ΔT)から冷暖房エネルギーを算出します。非貫通設置のクランプオンセンサが標準で、浸漬型センサはオプションです。

主な特長

• 測定安定性を高める二重経路超音波トランジットタイム式流量測定
• 流量と供給/戻りのΔTから冷暖房エネルギーを算出
• 流量精度：±0.5%（測定値に対して）
• 熱エネルギー精度：±1.0%
• 配管径対応：25〜5000 mm
• 温度センサのマッチング誤差：0.02 °C
• 出力：4–20 mA、パルス/OCT、リレー
• 通信：RS485（Modbusプロトコル）
• 標準はクランプオンセンサ、浸漬型はオプション

典型的な用途

• 中央冷水設備およびボイラー
• 大規模建物のHVACエネルギー監視
• 地域冷暖房ネットワーク
• 産業用冷却水および熱交換システム
• プラントのユーティリティ／エネルギー管理システム
• 大口径配管の熱エネルギー計測

測定原理
同一配管内に配置された2つの超音波経路でトランジットタイム差を測定し、流速を算出します。熱エネルギーは、測定流量と供給・戻りの温度差から計算されます。

技術仕様

• 流量測定方式：二重経路超音波トランジットタイム式
• 速度範囲：0〜±12 m/s
• 流量精度：±0.5%（測定値に対して）
• 冷暖房エネルギー精度：±1.0%
• 温度マッチング誤差：0.02 °C
• 配管径：25〜5000 mm
• 温度測定範囲：2〜105 °C
• アナログ出力：4–20 mA、最大負荷750 Ω
• パルス出力：0–9999 Hz、OCT
• リレー出力：SPST、最大1 Hz
• 通信：RS485、Modbusプロトコル
• 電源：24–36 VDC
• 表示：3.5インチ TFT LCD、480 × 320
• 送信機動作温度：-40〜60 °C
• 標準トランスデューサ温度範囲：-40〜80 °C
• 湿度：95% RHまで、結露しないこと
• 送信機筐体：ダイキャストアルミニウム
• 標準トランスデューサケーブル長：10 m
• 温度センサケーブル長：5 m

センサオプション

• 流量：標準 — クランプオン超音波トランスデューサ；オプション — 浸漬型超音波トランスデューサ
• 温度：標準 — クランプオン温度センサ；オプション — 浸漬型温度センサ

選定情報

• 配管の外径および肉厚
• 配管材質および内面被覆の有無
• 加熱または冷却媒体（水、グリコール混合物等）
• 供給・戻りの温度範囲
• 想定流量範囲および流れの特性
• クランプオンまたは浸漬型のセンサ要否
• 必要なケーブル長と配線経路
• 必要な出力および通信インターフェース（4–20 mA、パルス、RS485/Modbus）
