超音波積算熱量計 BBUEM-R

RS485ワイヤレスIoT

製品概要

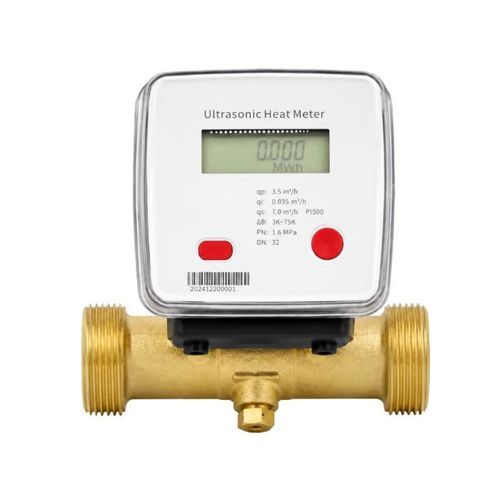

BBUEM-Rは、超音波トランジットタイム方式の流量測定と供給・還流温度の測定を組み合わせて暖房および冷房のエネルギーを算出するインライン式エネルギーメーターです。可動部を持たない構造で、住宅・商業ビル、ボイラー配管、熱交換所、地域熱供給・冷房システム向けに設計されています。対応寸法はDN15〜DN200です。順流／逆流測定、低流量の計測、ローカルデータ保存、RS485・M‑Bus・赤外線による遠隔読取に対応し、NB‑IoTやLoRaWANをオプションで選択可能です。

主な特長

• 暖房および冷房エネルギーの計測
• 可動部を持たないインライン一体構造
• トランジットタイム方式のデュアルチャネル超音波測定
• 測定レンジ：R100
• 順流・逆流の測定対応
• 省電力のインテリジェント動作
• 24か月分のデータ保存
• 保護等級IP68
• エネルギー単位選択可能（kWh、GJ、Gcal）

流量仕様
公称口径 | 定常流量 Q3 | 最大流量 Qs | 最小流量 Qi
DN15 | 1.5 m³/h | 3.0 m³/h | 0.015 m³/h
DN20 | 2.5 m³/h | 5.0 m³/h | 0.025 m³/h
DN25 | 3.5 m³/h | 7.0 m³/h | 0.035 m³/h
DN32 | 6.0 m³/h | 12 m³/h | 0.06 m³/h
DN40 | 10 m³/h | 20 m³/h | 0.10 m³/h
DN50 | 15 m³/h | 30 m³/h | 0.15 m³/h
DN80 | 40 m³/h | 80 m³/h | 0.40 m³/h
DN100 | 60 m³/h | 120 m³/h | 0.60 m³/h
DN150 | 150 m³/h | 300 m³/h | 1.50 m³/h
DN200 | 250 m³/h | 500 m³/h | 2.50 m³/h

典型的な用途

• 住宅の暖房サブメータリング
• マンション・商業施設におけるエネルギー課金
• 地域熱供給・冷房システム
• ボイラーメインおよび熱交換所
• ビルのエネルギー管理および遠隔検針

技術仕様

• 公称寸法：DN15〜DN200
• 測定レンジ：R100
• 精度等級：クラス2
• 温度差範囲：3〜75 K
• 動作温度範囲：4〜95 °C
• 最大使用圧力：1.6 MPa
• 構造：インライン一体構造
• 通信規格：CJ/T 188‑2018、EN 1434
• データインターフェイス：RS485、M‑Bus、赤外線
• 無線通信オプション：NB‑IoT、LoRaWAN
• 電池：3.6 V リチウム
• 電池寿命：6、11、または15年
• 保護等級：IP68
• 周囲温度：-15〜+70 °C
• 周囲湿度：<100% RH
• 電磁環境：E1
• データ保存：24か月
• 静止電流：<12 μA
• 平均動作電流：<25 μA
• エネルギー単位：kWh、GJ、Gcal
