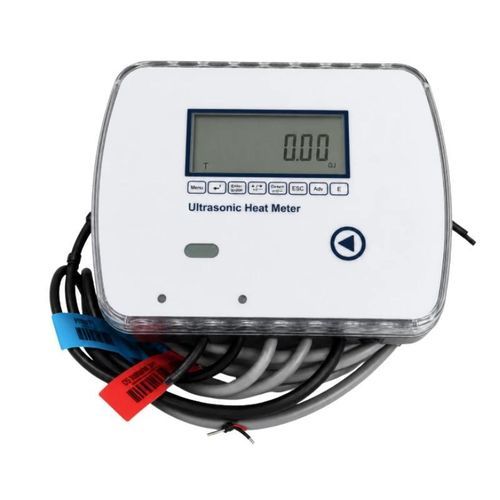

超音波積算熱量計 BBUEM-P

GPRS4-20 mAModbus

製品概要
BBUEM-PはDN15〜DN40の給水系で冷暖房エネルギーを計測します。超音波式流量計測と、供給管および戻り管に装着したマッチング済みPT1000白金抵抗温度センサを組み合わせ、冷暖房の累積エネルギーを算出します。ボディは銅またはステンレス製のインライン構造。標準通信は赤外、RS485、M-Busで、4-20 mA、RF、GPRSはオプションです。プリペイド運用や、オプションの熱制御バルブに対応します。

主な特長

• 冷暖房エネルギーの個別計測
• DN15〜DN40のインライン設置
• マッチング済みPT1000温度センサ（マッチング公差0.06 °C）
• 測定レンジ R50（Qp/Qi = 50）
• 回転する機械部品なし
• 銅またはステンレス製本体；水平・垂直どちらでも設置可能
• 過去データを18か月保存
• 赤外、RS485、M-Bus標準；4-20 mA、RF、GPRSはオプション
• プリペイド運用およびオプションの熱制御弁をサポート

流量仕様
呼び径 | 最大流量 Qs | 常時流量 Qp | 最小流量 Qi
DN15 | 3 m³/h | 1.5 m³/h | 0.03 m³/h
DN20 | 5 m³/h | 2.5 m³/h | 0.05 m³/h
DN25 | 7 m³/h | 3.5 m³/h | 0.07 m³/h
DN32 | 12 m³/h | 6 m³/h | 0.12 m³/h
DN40 | 20 m³/h | 10 m³/h | 0.2 m³/h

技術仕様
項目 | 仕様
計測媒体 | 水または均質な液体
呼び径 | DN15、DN20、DN25、DN32、DN40
流量計測精度 | ±2%
エネルギーメーター精度等級 | クラス2またはクラス3
測定範囲 Qp/Qi | 50
定格圧力 | 1.6 MPa
圧力損失 | <0.015 MPa
温度センサ | マッチング済みPT1000白金抵抗センサ
センサマッチング許容差 | 0.06 °C
温度差範囲（暖房） | 3〜75 K
温度差範囲（冷房） | 2〜75 K
温度分解能 | 0.01 °C
本体材質 | 銅またはステンレス鋼
保護等級 | IP65
電源 | 3.6 Vリチウム電池；寿命 > 6 年
データ保存 | 18か月
標準通信 | 赤外線、RS485、M-Bus
オプション通信 | 4-20 mA、RF、GPRS
通信プロトコル | Modbus、CJ/T 188、またはカスタムプロトコル
設置 | 供給管または戻り管のインライン；水平または垂直
オプション構成 | プリペイド運用、リモート監視、熱制御弁

適用例

• 住宅・集合住宅の暖房計測
• 小規模商業ビルのエネルギー課金
• ファンコイルおよび分岐ラインのエネルギー計測
• 冷暖房システムのサブメータリング
• プリペイドおよび遠隔検針プロジェクト

モデルと技術データ

• モデル：BBUEM-P
• 計測媒体：水または均質な液体
• 呼び径：DN15、DN20、DN25、DN32、DN40
• 流量精度：±2%
• エネルギー精度等級：クラス2またはクラス3
• 測定範囲 (Qp/Qi)：50 (R50)
• 定格圧力：1.6 MPa
• 圧力損失：<0.015 MPa
• 温度センサ：PT1000マッチング済み；許容差0.06 °C
• 温度範囲：暖房 3–75 K；冷房 2–75 K
• 分解能：0.01 °C
• 本体：銅またはステンレス鋼
• 保護：IP65
• 電源：3.6 Vリチウム電池；寿命 > 6 年
• データ保存：18か月
• 通信：赤外、RS485、M-Bus；オプション 4-20 mA、RF、GPRS
• プロトコル：Modbus、CJ/T 188 またはカスタム
• 設置：供給または戻りのインライン；水平または垂直
• オプション：プリペイド、リモート監視、熱制御弁
