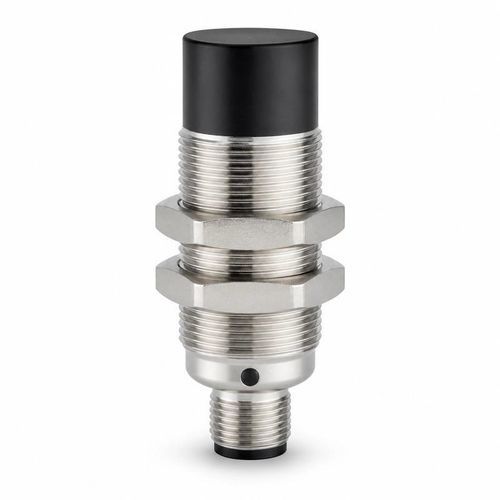

伝搬時間差法流量トランスデューサー BBFM-Q160K

ガス

製品概要 BBFM-Q160Kは、産業用ガス流量計、ガスメーター、ガス流速測定、および伝播時間式ガス測定モジュール向けに設計された超音波ガス流量測定用トランスデューサーです。 中心周波数は160 kHz ±5%で、測定範囲は0.15～2 mです。半値ビーム角は-3 dBで9.8° ±10%です。 性能およびインターフェース仕様 パラメータ：仕様 型番：BBFM-Q160K 中心周波数：160 kHz ±5% 推奨測定範囲：0.15～2 m 最小インピーダンス：350 Ω ±20% 静電容量：1 kHzで900 pF ±20% 動作電圧：ピーク電圧 <450 Vpp 動作温度：-40～+80°C 耐圧：≤16 kgf または 1.6 MPa 半値ビーム角：-3 dB時 9.8° ±10% 筐体材質：チタン合金 取付方法：製品寸法図を参照 保護等級：IP68 重量：22 cmケーブル付き 10.5 g ±5% 出典に記載されている計測機能

• 産業用ガス流量計
• ガスメーター
• ガス流速測定
• 伝搬時間式ガス測定モジュール

音響経路と電子回路の整合 音響経路は、9.8°の半電力ビーム角、使用ガス、および利用可能な取り付け形状を考慮した上で、0.15～2 mの基準範囲内で選択する必要があります。 電子インターフェースは、1 kHzで測定した350 Ω ±20%の最小インピーダンスおよび900 pF ±20%の静電容量に適合させる必要があります。ピーク電圧は450 Vpp以下に保つ必要があります。 環境および構成の確認 -40～+80°Cの範囲内、かつ16 kgfまたは1.6 MPa以下の圧力条件下での動作を確認してください。このトランスデューサーの保護等級はIP68です。 記載されている重量 10.5 g ±5% は、22 cm ケーブル付きバージョンに適用されます。正確な取り付け寸法については、製品図面を参照してください。 特性／技術仕様

• 型番：BBFM-Q160K
• 中心周波数：160 kHz ±5%
• 推奨（基準）測定範囲：0.15～2 m
• 半値ビーム角： -3 dB 時 9.8° ±10%
• 最小インピーダンス：350 Ω ±20%
• 静電容量：1 kHz 時 900 pF ±20%
• 動作電圧： ピーク電圧 <450 Vpp
• 動作温度：-40～+80°C
• 耐圧：≤16 kgf または 1.6 MPa
• 筐体材質： チタン合金
• 保護等級：IP68
• 重量：10.5 g ±5%（22 cmケーブル付き）
