伝搬時間差法流量トランスデューサー BBFM-Q150K

質量OEMガス

製品概要

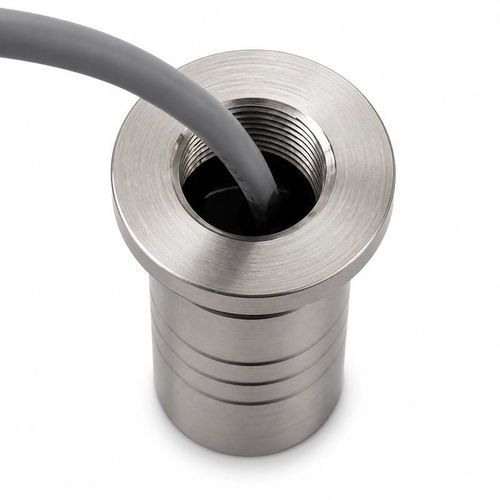

BBFM-Q150Kは、産業用ガス流量計、ガスメーター、およびトランジットタイム（伝播時間）式ガス測定モジュールへの組み込みを目的とした超音波ガス流量測定トランスデューサです。中心周波数は150 kHz ±5%です。耐圧は最大3 MPa（≤30 kgf）、動作温度範囲は-40〜+80°Cです。ハウジングは304ステンレス鋼およびチタン合金製で、保護等級はIP68です。

技術仕様（表）
項目 | 仕様
型式 | BBFM-Q150K
中心周波数 | 150 kHz ±5%
最小インピーダンス | 500 Ω ±20%
静電容量 | 900 pF ±20%（1 kHz時）
動作電圧 | ピーク電圧 <800 Vpp
動作温度 | -40〜+80°C
耐圧 | ≤30 kgf または 3 MPa
半値ビーム角 | 12° ±10%（-3 dB時）
ハウジング材質 | 304ステンレス鋼およびチタン合金
保護等級 | IP68

ガス流量測定の適用例

• 産業用ガス流量計
• ガスメーター
• ガス速度測定
• トランジットタイム式測定モジュール

音響および電気的特性
半値ビーム角は-3 dBで12° ±10%です。駆動・受信回路は、最小インピーダンス（500 Ω ±20%）および静電容量（1 kHzで900 pF ±20%）に合わせてマッチングする必要があります。印加するピーク電圧は800 Vpp未満に抑えてください。トランジットタイム方式での最適な精度を得るには、正しいタイミングと信号処理が必要です。

技術的特徴

• 型式：BBFM-Q150K
• 中心周波数：150 kHz ±5%
• 最小インピーダンス：500 Ω ±20%
• 静電容量：900 pF ±20%（1 kHz時）
• 動作電圧：ピーク電圧 <800 Vpp
• 動作温度：-40〜+80°C
• 耐圧：≤30 kgf または 3 MPa
• 半値ビーム角：12° ±10%（-3 dB時）
• ハウジング材質：304ステンレス鋼およびチタン合金
• 保護等級：IP68
