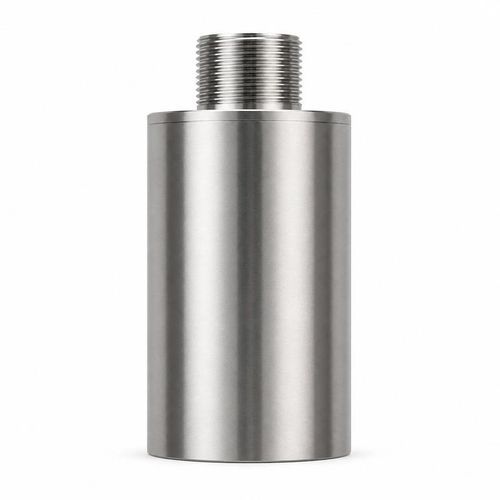

超音波流量トランスデューサー BBFM-Q34K

伝搬時間差法密度ガス

概要
BBFM-Q34Kは、34 kHzの超音波流量トランスデューサーで、排ガスの流量測定、ボイラー排気の監視、産業用排気ダクト向けに設計されています。高温ガスのトランジットタイム測定にも適しています。動作温度範囲：-20〜+150°C。許容圧力は最大3 kgf（0.3 MPa）、保護等級はIP68です。筐体は排気環境での耐食性を考慮したステンレス製です。

技術仕様
型番：BBFM-Q34K
中心周波数：34 kHz ±5%
最小インピーダンス：900 Ω ±20%
静電容量：5,000 pF ±20%（1 kHz時）
動作電圧：ピーク電圧 <1,500 Vpp
動作温度：-20〜+150°C
耐圧：≤3 kgf（0.3 MPa）
半値全幅ビーム角：11.5° ±10%（-3 dB時）
筐体材質：ステンレス鋼
保護等級：IP68

指定測定用途

• 排ガス流量測定
• ボイラー排気の監視
• 産業用排気ダクト
• 高温ガスのトランジットタイム測定

技術仕様（一覧）

• 型番：BBFM-Q34K
• 中心周波数：34 kHz ±5%
• 最小インピーダンス：900 Ω ±20%
• 静電容量：5,000 pF ±20%（1 kHz時）
• 動作電圧：ピーク電圧 <1,500 Vpp
• 動作温度：-20〜+150°C
• 耐圧：≤3 kgf または 0.3 MPa
• 半値全幅ビーム角：11.5° ±10%（-3 dB時）
• 筐体材質：ステンレス鋼
• 保護等級：IP68
