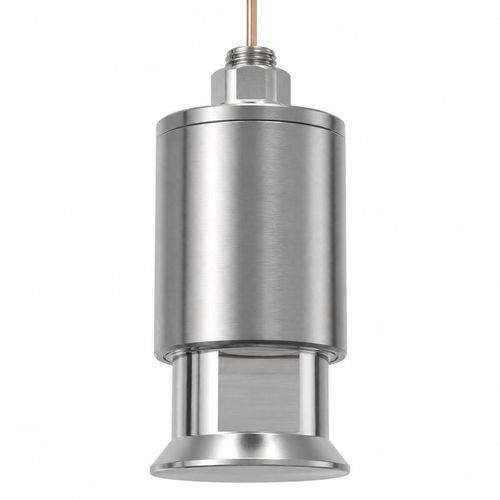

伝搬時間差法流量トランスデューサー BBFM-Q42K

密度ガスクランプオン型

Overview
BBFM-Q42Kは、排ガスおよび高温工業ガスの流量測定向けに設計された42 kHzの超音波トランスデューサです。ダクトや煙突、排気ラインへ組み込み、-40〜+150°Cの温度域で信頼性のあるトランジットタイム信号を提供します。耐圧は≤3 kgf（0.3 MPa）で、チタン合金ハウジングにより腐食性の高いガス環境でも耐性を確保し、保護等級はIP68です。

Key features

• ガス相のトランジットタイム測定に最適化された42 kHz中心周波数
• 動作温度範囲：-40〜+150°C
• 腐食・耐熱性に優れたチタン合金ハウジング
• 浸漬や過酷環境対応のIP68保護等級
• 標準的なトランジットタイム超音波電子機器と互換

Technical specifications

• 型番：BBFM-Q42K
• 中心周波数：42 kHz ±5%
• 最小インピーダンス：150 Ω ±20%
• 静電容量：2,600 pF ±20%（1 kHz時）
• 動作電圧：ピーク電圧 <1,500 Vpp
• 動作温度：-40〜+150°C
• 耐圧：≤3 kgf または 0.3 MPa
• ハウジング材質：チタン合金
• 保護等級：IP68

Applications

• 排ガスの流量計測
• ボイラー排気の監視
• 産業用排気ダクト
• 高温ガス流のトランジットタイム測定

Installation & compatibility
現場要件に応じてクランプ取付またはフランジ取付での統合を想定しています。高温ダクトに取り付ける際は、適切な音響カップリングと熱絶縁を確保してください。標準的なトランジットタイム超音波トランスミッタと互換性がありますが、インピーダンスや駆動要件はトランスミッタ供給元と確認してください。

Ordering information

• 標準モデル：BBFM-Q42K
• オプション：ケーブル長のカスタム、取り付け付属品、工場校正（要相談）
