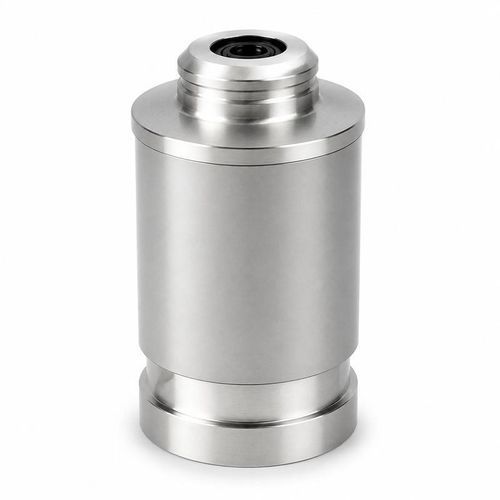

超音波流量トランスデューサー BBFM-Q43K

伝搬時間差法ガス固定式

概要
BBFM-Q43Kは、中心周波数43 kHzでの排ガス測定用に設計された超音波流量トランスデューサーです。ボイラー排気の監視や産業用排気ダクトなど、高温動作と強化された環境保護が求められるダクト設置向けに設計されています。

測定
高温ガス用途向けに最適化された43 kHzのトランジットタイム（通過時間）式超音波測定。非接触の音響測定が必要な高温ガス流の流量検出に適します。

技術仕様（表）
項目 — 仕様
型式 — BBFM-Q43K
中心周波数 — 43 kHz ±5%
最小インピーダンス — 300 Ω ±20%
静電容量 — 3,000 pF ±20%（1 kHz時）
動作電圧 — ピーク電圧 <1,500 Vpp
使用温度 — -40～+150°C
耐圧 — ≤3 kgf または 0.3 MPa
ハウジング材質 — ステンレス鋼およびLY12
保護等級 — IP68

用途

• 排ガスの流量測定
• ボイラー排気の監視
• 産業用排気ダクト
• 高温ガスのトランジットタイム測定

選定と統合
選定時はガス組成と温度、必要な音響経路長、ダクト形状、設置スペースを考慮してください。運転圧力、ダクト環境に対する異物侵入保護、駆動/受信用電子機器との互換性も重要です。

技術仕様

• Model: BBFM-Q43K
• Center frequency: 43 kHz ±5%
• Minimum impedance: 300 Ω ±20%
• Capacitance: 3,000 pF ±20% at 1 kHz
• Operating voltage: Peak voltage <1,500 Vpp
• Operating temperature: -40 to +150°C
• Pressure rating: ≤3 kgf or 0.3 MPa
• Housing material: Stainless steel and LY12
• Protection rating: IP68
