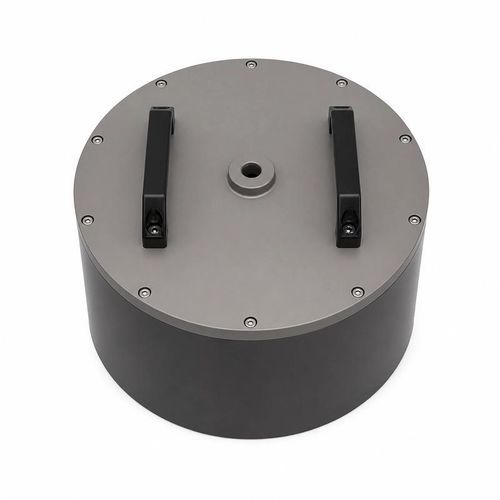

超音波流量トランスデューサー BBFM-Q15K

密度液体用プロセス監視用

概要
BBFM-Q15Kは、公称15 kHzで動作するウェッテッド（液接触型）超音波流量測定トランスデューサーです。産業用途では液体流量計、配管内速度測定、浄水処理の流量監視、組み込み流量モジュールなどに使用されます。標準参照到達距離は1500 mです。主な動作条件：-40〜+80°C、圧力最大10 kgf（1 MPa）、保護等級 IP68です。

標準構成仕様

• Model: BBFM-Q15K
• 中心周波数: 15 kHz ±5%
• 推奨/参照到達距離: 1500 m
• 最小インピーダンス: 42 Ω ±20%
• 静電容量: 175 nF ±20%（1 kHz時）
• 動作電圧: ピーク電圧 <2000 Vpp
• 動作温度: -40〜+80°C
• 耐圧: ≤10 kgf または 1 MPa
• ビーム幅: 22.8° ±10%（-3 dB半値角、標準）
• ハウジング材質: アルミニウム
• 取付: 寸法図を参照
• 保護等級: IP68
• 重量: 27.15 kg ±5%（20 cmケーブル付）

記載された音響フィールド構成

• 15 kHz ±5% — 水平全方向性音響フィールド — 耐圧 ≤3 kgf または 0.3 MPa
• 15 kHz ±5% — 129° ±10%（-3 dB半値角） — 耐圧 ≤10 kgf または 1 MPa
• 15 kHz ±5% — 22.8° ±10%（-3 dB半値角、標準） — 耐圧 ≤10 kgf または 1 MPa

システム統合上の注意点
液体経路および設置条件に合わせて音響フィールドのバリエーションと耐圧を選定してください。必要到達距離、ターゲットの形状、取付スペース、インターフェース寸法を寸法図と照合した上で取付方式を確定してください。駆動・受信回路は指定の電気的パラメータを満たす必要があります。

特性 / 技術仕様

• Model: BBFM-Q15K
• 中心周波数: 15 kHz ±5%
• 推奨/参照到達距離: 1500 m
• 最小インピーダンス: 42 Ω ±20%
• 静電容量: 175 nF ±20%（1 kHz時）
• 動作電圧: ピーク電圧 <2000 Vpp
• 動作温度: -40〜+80°C
• 耐圧: ≤10 kgf または 1 MPa（音響フィールド仕様により異なる）
• ビーム幅/角度: 22.8° ±10%（-3 dB半値角、標準）；129° ±10%オプション；水平全方向性オプション
• ハウジング材質: アルミニウム
• 取付: 寸法図を参照
• 保護等級: IP68
• 重量: 27.15 kg ±5%（20 cmケーブル付）
