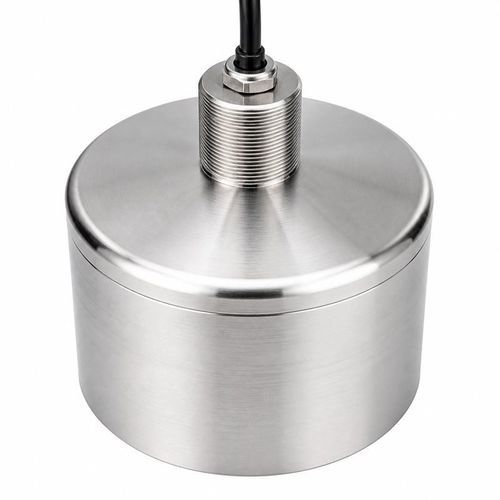

超音波流量トランスデューサー BBFM-Q28K

接触式超音波密度液体用

液体用浸漬型 28 kHz 超音波トランスデューサー
BBFM-Q28K は、産業用液体流量計、配管内速度測定、浄水処理の流量監視向けの浸漬型超音波流量トランスデューサーです。ライン設置に適し、組込みの流量測定モジュールへ統合できます。

標準構成の仕様
項目 — 仕様
型式 — BBFM-Q28K
中心周波数 — 28 kHz ±20%
最小インピーダンス — 55 Ω ±20%
静電容量 — 65,000 pF ±20%（1 kHz時）
動作電圧 — ピーク電圧 <3,000 Vpp
動作温度 — -40〜+80°C
耐圧 — ≤10 kgf または 1 MPa
半値ビーム角 — -3 dB 時 20° ±10%
ハウジング材質 — 304 ステンレス + PI
防護等級 — IP68
重量 — 7,500 g ±5%（20 m ±0.3 m ケーブル付）

利用可能な音響構成
中心周波数 — -3 dB における半値ビーム角
28 kHz ±20% — 20° ±10%
28 kHz ±5% — 53.7° ±10%

電気的および設置の整合
標準構成では、電子回路を最小インピーダンス 55 Ω ±20%、静電容量 65,000 pF ±20%（1 kHz）に整合してください。ピーク電圧は 3,000 Vpp 未満に保ってください。動作範囲は -40〜+80°C、最大 10 kgf（1 MPa）まで、保護等級は IP68 です。7,500 g ±5% の重量は 20 m ±0.3 m ケーブル付き構成に適用されます。

技術仕様 / 特性

• 型式: BBFM-Q28K
• 中心周波数（標準）: 28 kHz ±20%
• 代替中心周波数: 28 kHz ±5%
• 半値ビーム角（標準）: -3 dB 時 20° ±10%
• 半値ビーム角（代替）: -3 dB 時 53.7° ±10%
• 最小インピーダンス: 55 Ω ±20%
• 静電容量: 65,000 pF ±20%（1 kHz）
• 動作電圧: ピーク電圧 < 3,000 Vpp
• 動作温度範囲: -40〜+80°C
• 耐圧: ≤10 kgf または 1 MPa
• ハウジング材質: 304 ステンレス + PI
• 防護等級: IP68
• 重量: 7,500 g ±5%（20 m ±0.3 m ケーブル付）
• 代表的な用途: 産業用液体流量計、配管速度測定、浄水処理の流量監視、組込み流量測定モジュール
