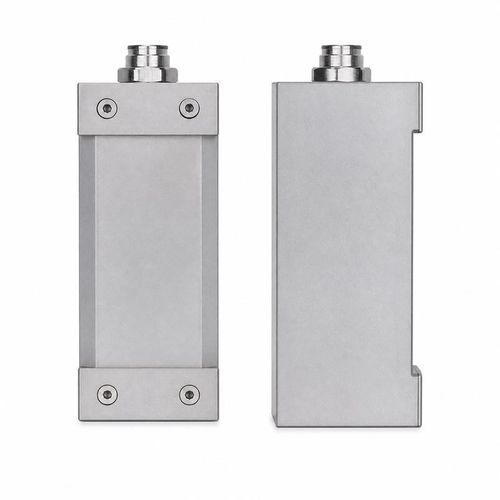

接触式超音波流量トランスデューサー BBFM-Q200K-C

伝搬時間差法液体用プロセス監視用

製品概要
BBFM-Q200K-Cは200 kHzのクランプ式超音波流量トランスデューサーで、配管の外側に非侵襲的に取り付ける用途に設計されています。配管の貫通が望ましくない場合のパイプライン監視や一時的な流量試験に適しています。

動作環境
動作温度範囲：-40〜+80°C。最大外圧は3 kgf（0.3 MPa）まで対応。保護等級：IP68で湿潤または水没環境での使用に適合します。

技術仕様

• 型番：BBFM-Q200K-C
• 中心周波数：200 kHz ±5%
• 最小インピーダンス：500 Ω ±20%
• 静電容量：4,300 pF ±20%（1 kHz時）
• 動作電圧：ピーク電圧 <1,500 Vpp
• 動作温度：-40〜+80°C
• 耐圧：≤3 kgf（0.3 MPa）
• 筐体材料：304ステンレスおよびPEEK
• 保護等級：IP68

流量計測の用途

• クランプ式超音波流量計
• パイプラインの流量監視
• 一時的な流量試験
• 配管への貫通が望ましくない用途
