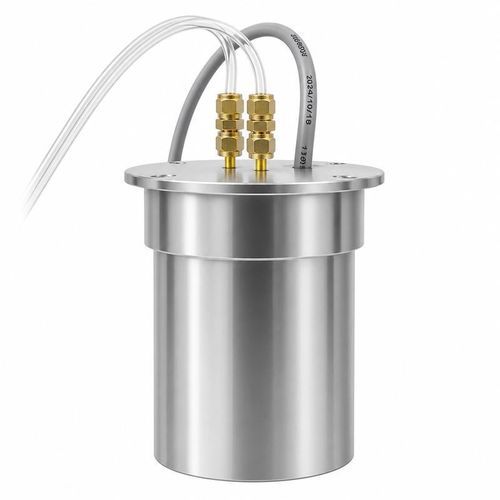

空気噴射超音波トランスデューサー BBDM-17KR20M

高温レベル測定用障害物検知用

概要
BBDM-17KR20Mは空気結合型の超音波距離トランスデューサーで、中心周波数は17 kHz、推奨測定範囲は1.8-20 mです。ステンレス製のユニットは水冷用の接続を備え、大型タンクの液位監視、産業用距離測定、衝突回避、エリア監視、長距離ターゲット検出向けに設計されています。
記載の最大動作温度160°Cは、水冷回路が設置され作動している場合にのみ適用されます。冷却の配管、冷却水の流量および周辺の熱負荷は、オプションの付属品ではなく測定設備の一部として扱う必要があります。

技術仕様
モデル — BBDM-17KR20M
中心周波数 — 17 kHz ±5%
推奨範囲 — 1.8-20 m
最小インピーダンス — 300 Ω ±20%
容量 — 10,000 pF ±20%（1 kHz時）
動作電圧 — ピーク電圧 1,500 Vpp 未満
動作温度 — 水冷時 最大160°Cまで
耐圧 — 最大3 kgf / 0.3 MPa
ビーム特性 — -3 dB 半値全幅角: 20.9° ±10%
ハウジング材質 — ステンレス鋼
取付 — 寸法図を参照
保護等級 — IP68
重量 — 3,780 g ±5%（15 mケーブル付）

ビームの覆域と対象条件
指定の-3 dB 半値全幅角は20.9° ±10%です。長距離ではこの比較的広い指向性がタンク形状、内部構造、近接する構造物および対象の寸法と照合される必要があります。不要なエコーや空気経路の変化は測定結果に影響を与える可能性があります。

熱的および機械的統合
設置は3.78 kgのトランスデューサー本体を支持し、15 mケーブルをコネクタに負荷をかけないよう配線できることが必要です。選定前に冷却方式、最大局所温度、圧力条件、取付寸法、対象表面特性および必要な測定経路を確認してください。送受信用電子回路は指定されたインピーダンス、容量およびピーク電圧の制限内で動作させる必要があります。

主な仕様

• モデル: BBDM-17KR20M
• 中心周波数: 17 kHz ±5%
• 推奨範囲: 1.8-20 m
• 最小インピーダンス: 300 Ω ±20%
• 容量: 10,000 pF ±20%（1 kHz時）
• 動作電圧: ピーク電圧 1,500 Vpp 未満
• 動作温度: 水冷時 最大160°Cまで
• 耐圧: 最大3 kgf / 0.3 MPa
• ビーム特性: -3 dB 半値全幅角 20.9° ±10%
• ハウジング材質: ステンレス鋼
• 取付: 寸法図を参照
• 保護等級: IP68
• 重量: 3,780 g ±5%（15 mケーブル付）
