超音波レベルトランスミッタ BBDM-1MR2M

オイル用液体用腐食性液体

タンク壁越しの液位検出

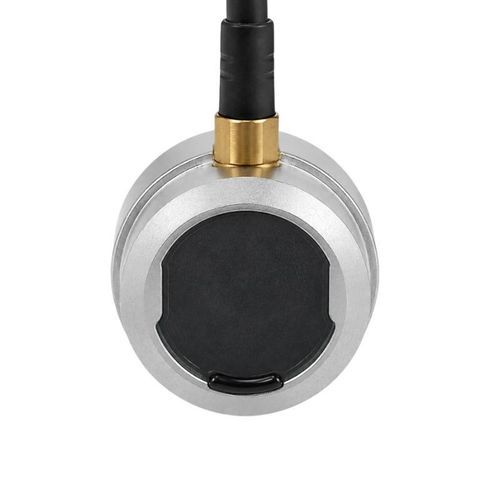

BBDM-1MR2M は、センサー要素をタンク内部に設置せずに液位を検出するための外付け超音波トランスデューサです。中心周波数1 MHz、参照測定範囲0.03～2 mで、燃料・油タンク、密閉容器、車両・機械のタンク、および腐食性液体の壁越し検出に適用検討できます。外付け構成はトランスデューサを液体から隔離できますが、超音波経路はタンク壁を通過する必要があります。壁材、厚さ、表面状態および音響カップリングは選定上の基本的な要素です。

技術仕様
パラメータ — 仕様
型式 — BBDM-1MR2M
中心周波数 — 1 MHz +/-5%
推奨範囲 — 0.03-2 m
最小インピーダンス — 60 Ω +/-20%
静電容量 — 1,500 pF +/-20%（1 kHz時）
動作電圧 — ピーク電圧 300 Vpp 未満
動作温度 — -40～+80 °C
耐圧 — 最大 10 kgf または 1 MPa
ビーム特性 — -3 dB 半値角: 3.3° +/-10%
ハウジング材質 — 2A12 アルミ合金
保護等級 — IP68
重量 — 240 g +/-5%
ケーブル長 — 5 m + 1 m

カップリングと容器の適合性
3.3° の半値角は狭い音響フィールドを示しますが、信頼できる壁越し伝搬はカップリング層や容器構造にも依存します。コーティング、曲率、溶接、堆積物、接触面の気泡などは信号を減衰させる可能性があります。

仕様 / 技術特性

• 型式: BBDM-1MR2M
• 中心周波数: 1 MHz +/-5%
• 推奨範囲: 0.03-2 m
• 最小インピーダンス: 60 Ω +/-20%
• 静電容量: 1,500 pF +/-20%（1 kHz時）
• 動作電圧: ピーク電圧 300 Vpp 未満
• 動作温度: -40～+80 °C
• 耐圧: 最大 10 kgf または 1 MPa
• ビーム特性: -3 dB 半値角: 3.3° +/-10%
• ハウジング材質: 2A12 アルミ合金
• 保護等級: IP68
• 重量: 240 g +/-5%
• ケーブル長: 5 m + 1 m
