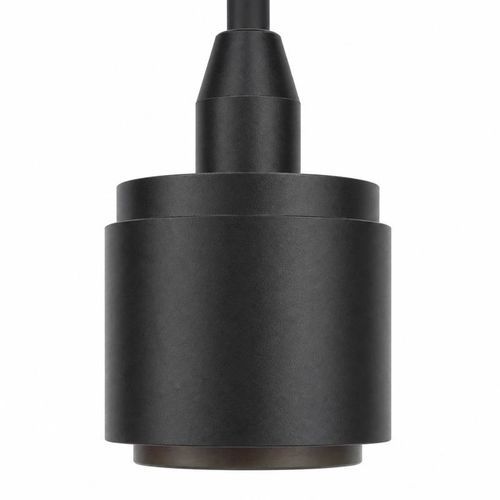

超音波式レベルスイッチ BBDM-1M-LS

液体用ポンプ操作用タンク用

概要
BBDM-1M-LSは、1 MHzの超音波液位スイッチ用トランスデューサーで、高低液位アラーム、液体検知、ポンプ保護、および産業機器における液位制御を目的としています。動作温度は-20～+60 °C、耐圧は最大10 kgf（1 MPa）、保護等級はIP68です。筐体は顧客指定での供給を想定しています。

主な仕様

• 型番: BBDM-1M-LS
• 中心周波数: 1 MHz ±5%
• 最小インピーダンス: 8 Ω ±20%
• 静電容量: 8,000 pF ±20%（1 kHz時）
• 動作電圧: ピーク電圧 300 Vpp 未満
• 動作温度: -20～+60 °C
• 耐圧: 最大10 kgf（1 MPa）
• 筐体材質: 顧客支給
• 保護等級: IP68
• 利用可能なバリアント: 1,000 kHz ±5%、筐体316、動作温度 -40～+80 °C

利用可能な構成

• 1 MHz ±5% — 筐体: 顧客支給 — 動作温度: -20～+60 °C
• 1,000 kHz ±5% — 筐体: 316ステンレス — 動作温度: -40～+80 °C

用途

• 液位の高低アラーム
• 液体の有無検知
• ポンプ保護およびドライラン防止
• タンク、容器、プロセス機器の液位制御

OEMおよびインテグレーター向けの利点

• 産業用液位検知回路に適した周波数・電気特性
• 機械的に統合しやすい顧客指定の筐体オプション
• 多様な設置環境に対応する圧力・温度バリアント
• 浸漬や洗浄に適したIP68保護
