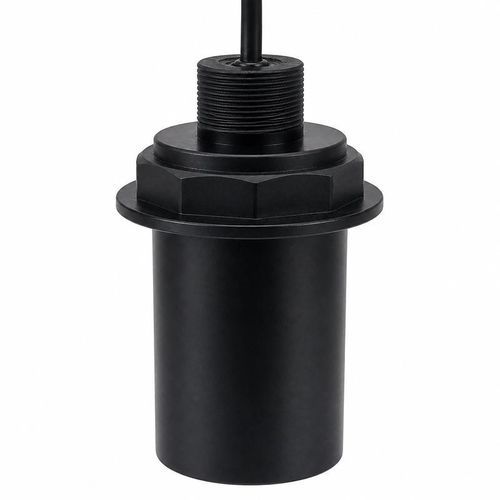

浸水可能超音波トランスデューサー BBDM-D28K

低周波数レベル測定用障害物検知用

製品概要
BBDM-D28Kは28 kHzの水中超音波トランスデューサで、基準到達距離1000 mの測距・深度測定を目的に設計されています。長距離音響センシングを必要とする海洋・水中システム（ROV、AUV等）への組込みに適しています。

音響カバレッジ
半値幅（-3 dB）: 53.7° ±10%。ビームプロファイルは、中〜広域のカバレッジを提供し、開水域およびタンク内でのターゲット検出や距離測定に適します。

電気・環境仕様（表）
中心周波数: 28 kHz ±5%
推奨レンジ（基準）: 1000 m
半値幅（-3 dB）: 53.7° ±10%
最小インピーダンス: 270 Ω ±20%
静電容量: 10000 pF ±20%（1 kHz時）
動作電圧: ピーク電圧 <2000 Vpp
動作温度: -40 ～ +80°C
耐圧: ≤10 kgf / 1 MPa
保護等級: IP68

用途

• 水中での測距および深度測定
• 水中ロボット（ROV/AUV）の障害物回避
• タンクや水槽での距離測定
• 水中目標の検出およびモニタリング

技術仕様

• 中心周波数: 28 kHz ±5%
• 推奨レンジ（基準）: 1000 m
• 半値幅（-3 dB）: 53.7° ±10%
• 最小インピーダンス: 270 Ω ±20%
• 静電容量: 10000 pF ±20%（1 kHz時）
• 動作電圧: ピーク電圧 <2000 Vpp
• 動作温度: -40 ～ +80°C
• 耐圧: ≤10 kgf または 1 MPa
• 保護等級: IP68
