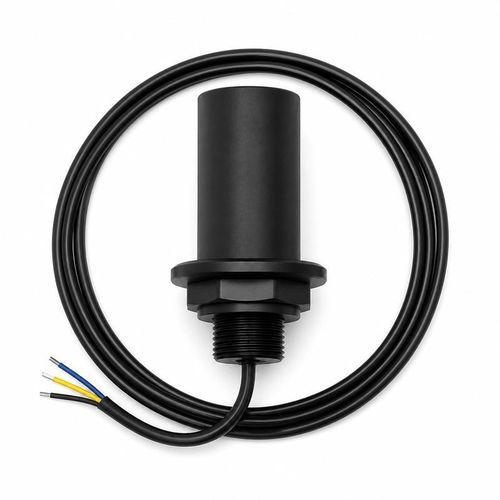

モニタリング音響変換器 BBDM-D15K

測定用超音波式全指向性

概要
BBDM-D15Kは、水中での測距および深度測定用の超音波トランスデューサーです。中心周波数は15 kHz ±5%で、推奨参照到達距離は1000 mです。水中車両、ソナーモジュール、固定式水域監視システムへの組み込みに適しています。保護等級はIP68で、浅〜中程度の深度で運用可能な2つの音響・耐圧構成を備えます。

用途

• 水中の測距および深度測定
• 水中ロボットの障害物回避
• 槽や水域内での距離測定
• 水中目標の検出

仕様

• 中心周波数：15 kHz ±5%
• 推奨参照到達距離：1000 m
• 最小インピーダンス：600 Ω ±20%
• 静電容量：11000 pF ±20%（1 kHz時）
• 動作電圧：ピーク電圧 2000 Vpp 未満
• 動作温度：-40〜+80 °C
• 耐圧：129°ビーム角バージョンは ≤10 kgf（1 MPa）；水平全方向バージョンは ≤3 kgf（0.3 MPa）
• 半値全幅ビーム角：129° ±10%（-3 dB時、ビーム角バージョン）
• 保護等級：IP68

音場および耐圧構成
2つの音響構成は同じ15 kHz ±5%の中心周波数を共有します。水平全方向バージョンは ≤3 kgf（0.3 MPa）に対応し、129° ±10%の半値全幅ビーム角バージョンは ≤10 kgf（1 MPa）に対応します。
