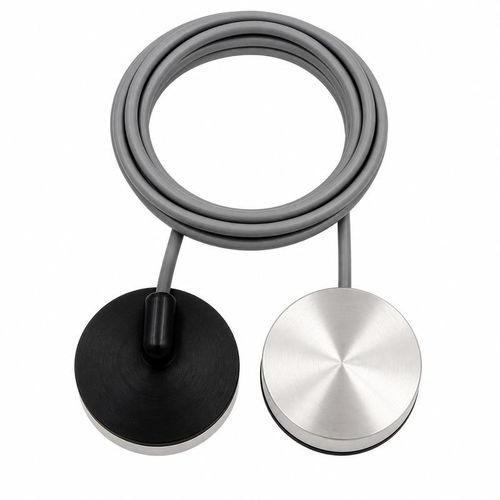

浸水可能超音波トランスデューサー BBMU-PHYF-B

高周波

概要
BBMU-PHYF-Bシリーズは、理学療法機器、リハビリテーション機器、医療・美容機器向けに設計された治療用超音波トランスデューサーです。使用可能な中心周波数は600 kHz、1 MHz、1.5 MHzです。動作温度範囲は-40 °C〜+80 °C、耐圧は最大10 kgf（1 MPa）、保護等級はIP68です。電気的・音響的パラメータは周波数ごとに異なり、選定時は選択した周波数に対応する行を丸ごと選択してください。

周波数別構成
中心周波数 | 最小インピーダンス | 静電容量 | ピーク電圧 | -3 dBでの半値角 | ハウジング材質
600 kHz ±5% | 90 Ω ±20% | 1,600 pF ±20%（1 kHz時） | 490 Vpp未満 | 8.1° ±10% | ハードアルミニウム
1 MHz ±5% | 8 Ω ±20% | 3,500 pF ±20%（1 kHz時） | 300 Vpp未満 | 3.5° ±10% | ハードアルミニウム
1.5 MHz ±5% | 20 Ω ±20% | 3,000 pF ±20%（1 kHz時） | 400 Vpp未満 | 2° ±10% | LV12

用途

• 理学療法機器
• リハビリテーション治療
• 超音波エネルギー供給
• 医療・美容機器

技術仕様

• シリーズ：BBMU-PHYF-B
• 対応中心周波数：600 kHz ±5%、1 MHz ±5%、1.5 MHz ±5%
• 動作温度範囲：-40 °C〜+80 °C
• 耐圧：最大10 kgf（1 MPa）
• 保護等級：IP68
• 電気的および音響的パラメータは、選択した周波数に対応する行を丸ごと選択する必要があります
• 600 kHz：最小インピーダンス90 Ω ±20%、静電容量1,600 pF ±20%（1 kHz時）、ピーク電圧490 Vpp未満、半値角8.1° ±10%、ハウジング材質：ハードアルミニウム
• 1 MHz：最小インピーダンス8 Ω ±20%、静電容量3,500 pF ±20%（1 kHz時）、ピーク電圧300 Vpp未満、半値角3.5° ±10%、ハウジング材質：ハードアルミニウム
• 1.5 MHz：最小インピーダンス20 Ω ±20%、静電容量3,000 pF ±20%（1 kHz時）、ピーク電圧400 Vpp未満、半値角2° ±10%、ハウジング材質：LV12
