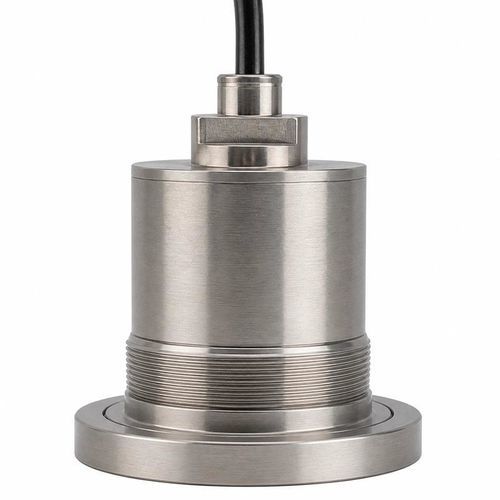

伝搬時間差法流量トランスデューサー BBFM-Q25K-B

密度プロセス監視用ガス

高温排ガス中の低周波超音波流量測定
BBFM-Q25K-Bは25 kHzの超音波流量トランスデューサーで、高温の排ガス環境での連続運用を想定して設計されています。排ガス流量の監視、ボイラー排気の測定、産業用排気ダクトや高温ガスのトランジットタイム測定に適しています。

用途

• 排ガスの流量測定
• ボイラー排気の監視
• 産業用排気ダクト
• 高温ガスのトランジットタイム測定

選定と統合
選定時はガスの組成と温度、必要な音響経路長、ダクト形状、設置スペースを考慮してください。動作圧力と保護等級の要件を確認し、送受信用ドライブ回路と受信回路との互換性を確認してください。

技術仕様（表）
項目 — 仕様
モデル — BBFM-Q25K-B
中心周波数 — 25 kHz ±5%
最小インピーダンス — 350 Ω ±20%
静電容量 — 6,000 pF ±20%（1 kHz時）
動作電圧 — ピーク電圧 <3,000 Vpp
動作温度 — -40〜+150°C
耐圧 — ≤3 kgf または 0.3 MPa
ハウジング材質 — チタン合金
保護等級 — IP68

特長 / 技術仕様

• Model: BBFM-Q25K-B
• Center frequency: 25 kHz ±5%
• Minimum impedance: 350 Ω ±20%
• Capacitance: 6,000 pF ±20% at 1 kHz
• Operating voltage: Peak voltage <3,000 Vpp
• Operating temperature: -40 to +150°C
• Pressure rating: ≤3 kgf or 0.3 MPa
• Housing material: Titanium alloy
• Protection rating: IP68
