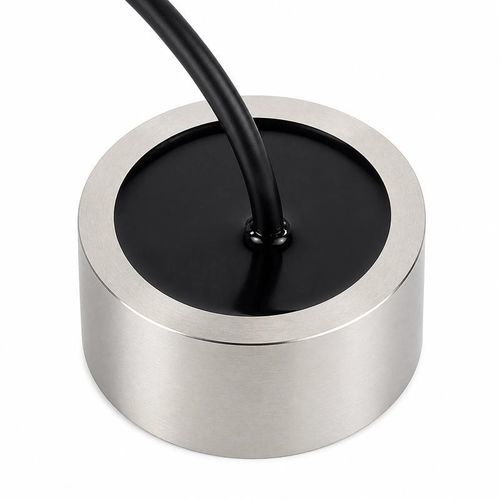

浸水可能超音波トランスデューサー BBDM-2P5M-LS

高周波レベル測定用

概要
BBDM-2P5M-LSは、液位スイッチシステム向けに設計された2.5 MHzの超音波トランスデューサーです。高レベル/低レベルアラーム、液体の有無検知、ポンプ保護、産業機器のレベル制御に使用されます。半値幅は-3 dB時で0.6°、保護等級はIP68、動作温度は-20～+60 °C、耐圧は最大10 kgf（1 MPa）です。

電気および動作データ

• モデル — BBDM-2P5M-LS
• 中心周波数 — 2.5 MHz ±5%
• 最小インピーダンス — 15 Ω ±20%
• 静電容量 — 33,000 pF ±20%（1 kHz時）
• 動作電圧 — ピーク電圧 120 Vpp 未満
• 動作温度 — -20 ～ +60 °C
• 耐圧 — 最大 10 kgf（1 MPa）
• 指向角 — -3 dB 時の半値幅 0.6°
• ハウジング材質 — ステンレス鋼
• 保護等級 — IP68

用途

• 高・低レベルアラーム
• 液体の有無検知
• ポンプ保護
• 産業機器でのレベル制御

仕様

• モデル: BBDM-2P5M-LS
• 中心周波数: 2.5 MHz ±5%
• 最小インピーダンス: 15 Ω ±20%
• 静電容量: 33,000 pF ±20%（1 kHz時）
• 動作電圧: ピーク電圧 120 Vpp 未満
• 動作温度: -20 ～ +60 °C
• 耐圧: 最大 10 kgf（1 MPa）
• 指向角: -3 dB 時の半値幅 0.6°
• ハウジング材質: ステンレス鋼
• 保護等級: IP68
