非接触式超音波トランスデューサー BBDM-18KR50M

堅牢低周波数レベル測定用

概要
BBDM-18KR50Mは、中心周波数18 kHz、推奨測定範囲1.8〜50 mのエア結合型超音波距離トランスデューサです。大型タンクのレベル監視、産業用距離測定、衝突回避、エリア監視、長距離ターゲット検出を想定しています。

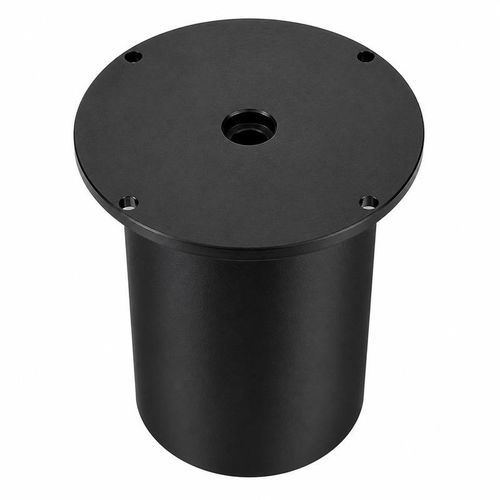

フランジ付きトランスデューサ本体による長距離検出
フランジ付き本体は、産業環境での長距離測定における確実な取り付けと音響安定性を提供し、タンク壁や構造支持体への設置を容易にします。

技術仕様（表）
型番 — BBDM-18KR50M
中心周波数 — 18 kHz ±5%
推奨範囲 — 1.8〜50 m
最小インピーダンス — 1,300 Ω ±20%
静電容量 — 12,000 pF ±20%（1 kHz時）
動作電圧 — ピーク電圧 1,500 Vpp 未満
動作温度 — -40〜+80 °C
耐圧 — 最大 3 kgf（0.3 MPa）
ビーム特性 — -3 dB 半値角: 14.9° ±10%
保護等級 — IP68
重量 — 2,500 g ±5%（15 mの顧客提供ケーブル含む）

音場の評価
14.9°の半値角はターゲットサイズと利用可能な自由経路に照らして評価してください。長距離では、タンク内部の構造や壁、機器が目的表面より先に反射音を発生させる場合があります。気温勾配や浮遊物は伝搬と信号強度に影響を与えるため、較正や補償が必要となる場合があります。

システム統合パラメータ
統合にあたっては、ターゲット表面の性質、動作温度および圧力が重要です。電気的インターフェースは、指定のインピーダンス、静電容量、ピーク電圧制限により規定されます。標準構成は15 mの顧客提供ケーブルを想定しています。配線および取付はシステム要件に合わせて調整してください。

仕様 / 技術データ

• 型番: BBDM-18KR50M
• 中心周波数: 18 kHz ±5%
• 推奨範囲: 1.8〜50 m
• 最小インピーダンス: 1,300 Ω ±20%
• 静電容量: 12,000 pF ±20%（1 kHz時）
• 動作電圧: ピーク電圧 1,500 Vpp 未満
• 動作温度: -40〜+80 °C
• 耐圧: 最大 3 kgf（0.3 MPa）
• ビーム特性: -3 dB 半値角 14.9° ±10%
• 保護等級: IP68
• 重量: 2,500 g ±5%（15 mの顧客提供ケーブル含む）
