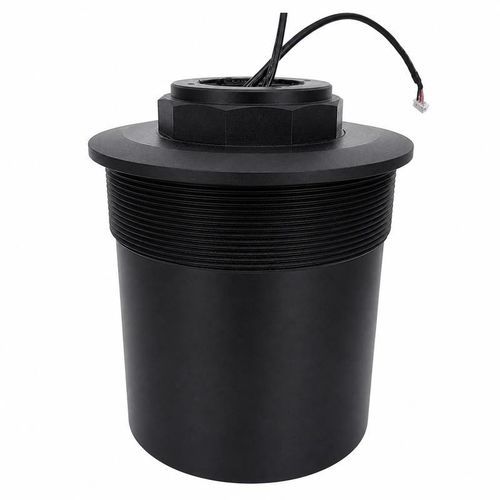

低周波数超音波トランスデューサー BBDM-17KR50M

レベル測定用障害物検知用測定用

概要
BBDM-17KR50Mは空気結合型の超音波距離トランスデューサーで、中心周波数17 kHz、推奨動作範囲1.8〜50 mです。大容量タンクの液位監視、産業用距離計測、衝突回避、エリア監視、長距離標的検出など、IP68保護が求められる用途向けに設計されています。

取り付け
本バージョンは底部取付ネジ M108 x 2 を使用します。取り付けインターフェースは上部吊りねじを備えた長距離モデルとは異なるため、受信構造およびクリアランスは実際の寸法図と底部ネジ仕様に基づき設計してください。

技術仕様（概要）
モデル: BBDM-17KR50M
中心周波数: 17 kHz ±5%
推奨範囲: 1.8〜50 m
最小インピーダンス: 1,500 Ω ±20%
静電容量: 12,000 pF ±20% @ 1 kHz
動作電圧: ピーク電圧 1,500 Vpp 未満
動作温度: -40 °C 〜 +80 °C
耐圧: 最大 3 kgf / 0.3 MPa
ビーム特性: -3 dB ハーフパワー角 13° ±10%
取付: M108 x 2 底部ネジ
保護等級: IP68
質量: 1,970 g ±5%

長距離でのエコー経路
13° のハーフパワー角は主たる音場を定義しますが、50 mでの反射を保証するものではありません。標的はビーム内で十分な反射面積と音響反射率を示す必要があります。タンク形状、内部補強、粉じん、温度勾配、取り付けの傾きは競合するエコーを生じさせたり受信信号を低下させたりするため、代表的な条件での標的特性を確認してください。

機械的および電気的確認
支持構造はM108 x 2 インターフェースと1.97 kgのトランスデューサ質量に対応する必要があります。取り付け方向、クリアランス、動作圧力・温度、ケーブル取り回しおよびコネクタ種別を確認してください。駆動回路および受信回路は最小インピーダンス（1,500 Ω）、静電容量（12,000 pF）、ピーク電圧制限に合わせて設計する必要があります。

技術仕様

• モデル: BBDM-17KR50M
• 中心周波数: 17 kHz ±5%
• 参照（推奨）範囲: 1.8〜50 m
• 最小インピーダンス: 1,500 Ω ±20%
• 静電容量: 12,000 pF ±20% @ 1 kHz
• 動作電圧: ピーク < 1,500 Vpp
• 動作温度: -40 °C 〜 +80 °C
• 耐圧: 最大 3 kgf / 0.3 MPa
• ビーム: -3 dB ハーフパワー角 13° ±10%
• 取付: M108 x 2 底部ネジ
• 保護: IP68
• 質量: 1,970 g ±5%
