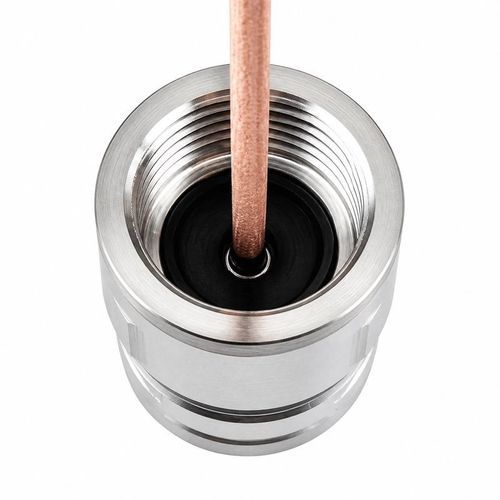

接触式超音波超音波トランスデューサー BBFM-Q1P1M

伝搬時間差法直接接触式高温

製品概要
BBFM-Q1P1Mは、高温の工業用ガスにおける煙道ガスの流量測定およびトランジットタイム測定用に設計された超音波流量トランスデューサです。ボイラー排気、工業排気ダクトおよび同様の高温・高圧環境のダクトへの取り付けを想定しています。

技術仕様

• 型式: BBFM-Q1P1M
• 中心周波数: 1.1 MHz ±5%
• 最小インピーダンス: 150 Ω ±20%
• 静電容量: 1,200 pF ±20%（1 kHz時）
• 動作電圧: ピーク電圧 <300 Vpp
• 動作温度: -40〜+80 ℃
• 耐圧: ≤10 kgf または 1 MPa
• -3 dB半値幅角: 6.7° ±10%
• ハウジング材質: 316 ステンレス
• 保護等級: IP68

用途

• 煙道ガスの流量測定
• ボイラー排気の監視
• 工業排気ダクト
• 高温ガスのトランジットタイム測定

選定と組み込み
ガスの組成や温度、必要な音響経路長、ダクトの形状、設置スペースを考慮して選定してください。動作圧力や保護等級との適合性を確認し、トランスデューサのインピーダンスや電圧要件に一致する駆動/受信回路を用意してください。確実な超音波伝播のために、取付方法および結合媒体も検討してください。
