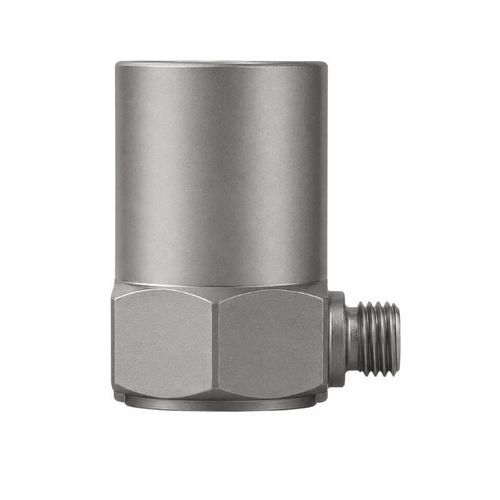

単軸方向加速度計 BBVM-RS100

圧電IEPEシア

製品概要
BBVM-RS100 は、側面出力（側面出し）を備えた単軸 IEPE 圧電加速度計であり、上部クリアランスが限られる場所やケーブルを取り付け面に沿って配線する必要がある測定に適しています。圧電セラミック検出素子（せん断モード）を採用し、密閉金属ハウジングと IEPE 統合信号処理を備えています。標準モデルは感度 100 mV/g、測定レンジ ±50 g です。高加速度や高感度などのバリエーションも用意されています。

主な特長

• 側面出力による低クリアランス設置への対応
• IEPE 統合信号処理（定電流励起）
• 標準感度：100 mV/g
• 標準測定レンジ：±50 g
• 標準モデルの周波数特性：最大 12 kHz
• M5 取り付けねじおよび M5 出力接続
• 長距離信号伝送に対応（最大 300 m）
• 複数の感度・レンジ構成が選択可能

選択可能な感度・レンジ

• BBVM-RS10 — 10 mV/g — ±500 g — 1–10,000 Hz
• BBVM-RS20 — 20 mV/g — ±250 g — 1–10,000 Hz
• BBVM-RS25 — 25 mV/g — ±200 g — 1–10,000 Hz
• BBVM-RS50 — 50 mV/g — ±100 g — 0.5–12,000 Hz
• BBVM-RS100 — 100 mV/g — ±50 g — 0.3–12,000 Hz
• BBVM-RS500 — 500 mV/g — ±10 g — 0.2–8,000 Hz
• BBVM-RS1000 — 1,000 mV/g — ±5 g — 0.2–8,000 Hz

標準モデルの性能仕様

• 測定対象：振動加速度
• 感度：100 mV/g（標準モデル）
• 測定レンジ：±50 g（標準モデル）
• 周波数応答：0.3–12,000 Hz（標準モデル）
• 横感度：≤5%（典型 ≤3%）
• 放電時定数：≥0.2 s

電気仕様

• センサ形式：IEPE（統合信号処理）
• 供給電圧：18–30 VDC
• 定電流励起：2–10 mA（標準動作：24 VDC、4 mA）
• バイアス電圧：8–12 VDC
• 出力インピーダンス：<100 Ω
• 最大信号伝送距離：300 m

機械・環境仕様

• 検出方式：せん断モード
• 出力方向：側面出力
• 標準取り付けねじ：M5
• 標準モデル重量：32 g
• 推奨取付トルク：約 20 kgf·cm（約 2.0 N·m）
• 動作温度：−40 ～ +120 °C
• ハウジング構造：密閉金属ハウジング

標準付属品

• 周波数応答曲線付きセンサ証明書
• 1.5 m の標準出力ケーブル（1本）
• M5 連結ボルト（1本）
• 製品梱包箱

オプション取り付けアクセサリ

• 磁気取付ベース
• 絶縁取付ベース

代表的な用途

• 上部クリアランスが限られる機器の振動監視
• モータ、ポンプ、ファン、ギアボックスの状態監視
• 機械筐体や構造部材の振動測定
• 高加速度ショック試験および過渡振動試験
• 低レベル振動の高感度測定

仕様（技術仕様）

• モデル：BBVM-RS100
• 感度（標準モデル）：100 mV/g
• 測定レンジ（標準モデル）：±50 g
• 周波数応答（標準モデル）：0.3–12,000 Hz
• 利用可能な感度/レンジ：BBVM-RS10、RS20、RS25、RS50、RS100、RS500、RS1000
• 横感度：≤5%（典型 ≤3%）
• 放電時定数：≥0.2 s
• センサ形式：IEPE
• 供給電圧：18–30 VDC；励起 2–10 mA；標準 24 VDC、4 mA
• バイアス電圧：8–12 VDC
• 出力インピーダンス：<100 Ω
• 最大伝送距離：300 m
• 検出方式：せん断モード
• 出力方向：側面出力
• 取付ねじ：M5；推奨トルク ≈20 kgf·cm（≈2.0 N·m）
• 重量（標準モデル）：32 g
• 動作温度：−40 ～ +120 °C
• ハウジング：密閉金属ハウジング
• 標準付属品：周波数応答曲線付き証明書；1.5 m ケーブル；M5 ボルト；梱包箱
• オプション付属品：磁気ベース；絶縁ベース
