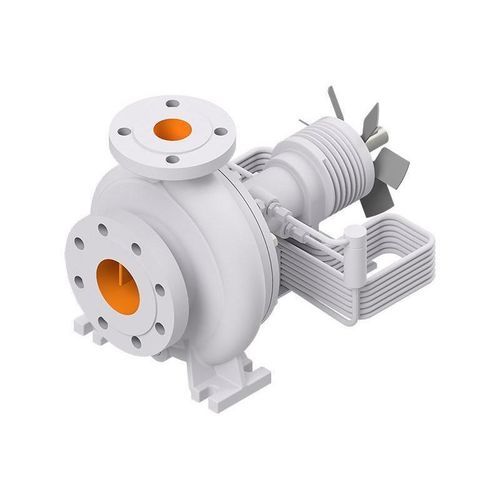

遠心渦巻きポンプ NHX

お湯用水自吸式

説明
NHX型は中～大型の温水設備での使用を目的に設計されています。軸方向吸込み口と軸中心に配置され上向き垂直に配置された吐出口を持つ単段渦巻きケーシングポンプです。DICKOWの温水循環ポンプの設計は温水分野での長年の実績に基づき、信頼性の高い運転を可能にします。

冷却・脱気システム
DICKOW特許の冷却・脱気システムは摺動軸受領域の温度を抑え、メカニカルシール隙間に安定した液膜を確保します。

運転および保守
ポンプは自己吸引式で、外部の空冷や水冷を必要としません。人的負担の大きい外部介入は不要です。過酷な負荷条件下でも高い軸受温度を防ぎます。効率的な流体力学と低い保守負荷により、ライフサイクルコストを最小化します。

用途

• 化学産業
• 石油化学
• オフショア
• 船舶 / マリン
• 産業用加熱設備 / 熱媒体
• 再生可能エネルギー / 環境技術

ドキュメント
パンフレット（ドイツ語・英語）および断面図（ドイツ語・英語）を用意しています。

性能曲線
各種回転数の性能曲線を用意（例：1450、1750、2900、3500 min−1）。

特性 / 仕様

• 型式：NHX（温水用途向けメカニカルシール付単段渦巻きケーシングポンプ）
• Q max：1400 m³/h（6160 g.p.m.）**
• H max：220 m（722 ft）**
• 使用圧力：40 bar（580 psi）*
• 温度：220° C（428° F）*
• 最高回転数：3500 min−1
• シール：メカニカルシール
• 据付姿勢：水平
• 自己吸引：可
• 軸受：転がり軸受、摺動軸受
• 潤滑：グリース
• 材質：球状黒鉛鋳鉄 / 鋼鋳物
• 規格：DIN EN ISO 2858、ISO 5199
• 防爆：カテゴリー2 / ゾーン1
• * 高圧・高温仕様は要求に応じて対応可能
• ** 寸法・回転数により異なる
