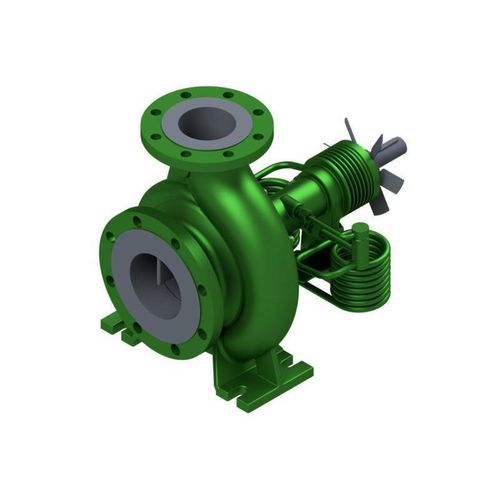

遠心渦巻きポンプ NKX

熱伝達オイル自吸式据え置き型

製品説明
Type NKX は EN 733 に準拠した単段標準ポンプで、熱媒体油用途向けに設計されています。標準仕様と異なる寸法は、運転者の要件に合わせて最適な効率を得るために段階的に調整できます。

設計の特徴
このポンプは、軽量構造の単段一吸込み渦巻ポンプで、軸方向の吸込口と軸中央に位置し上方垂直を向く吐出口を備えています。軸方向の推力は逃がし孔によって釣り合わされています。

軸受とシール
ポンプ軸の支持は、羽根車側がSiCすべり軸受、駆動側が常時グリース注入の転がり軸受です。特許取得済みの冷却・脱気システムによりメカニカルシール空間は常時脱気され、外部からの操作は不要です。ポンプは自己脱気性です。

運転範囲
追加冷却により最大3500 min−1までの運転が可能です。過酷な負荷条件下でも転がり軸受の温度は100 °Cを超えません。

用途

• 石油・ガス
• 化学
• 石油化学
• オフショア
• 造船 / マリン
• 給油設備・航空
• 工業用暖房設備 / 熱媒体
• タンクヤード / 貯蔵ターミナル
• 再生可能エネルギー / 環境技術

特性 / 仕様

• Q max: 500 m³/h [2200 g.p.m.]**
• H max: 140 m [460 ft]**
• 使用圧力: 10 bar [145 psi]*
• 温度: 350 °C [660 °F]*
• 最高回転数: 3500 min−1
• シール: メカニカルシール
• 設置: 水平
• 自吸性: はい
• 軸受: 駆動側転がり軸受、羽根車側SiCすべり軸受
• 潤滑: グリース
• 材質: ダクタイル鋳鉄
• 規格: DIN EN 733, ISO 5199
• 防爆: カテゴリ2 / ゾーン1
• 注意: * 高圧・高温は別途問合せ； ** 寸法・回転数により異なる
