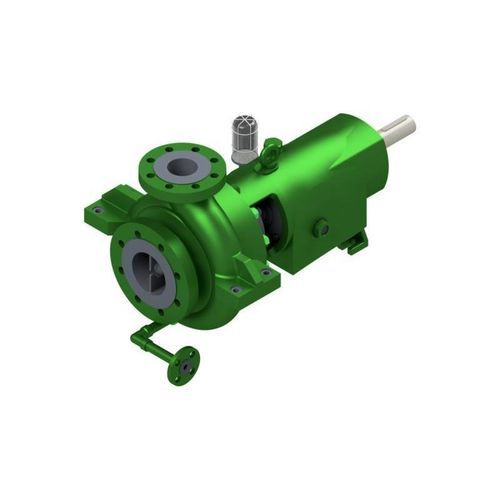

遠心ポンプ NCR

炭化水素用オイル化学製品

説明
NCRは、API 610規格、OH2仕様に準拠して製造された単段渦巻きプロセスポンプです。吸込は軸方向、吐出は芯線上で上向きに配置されています。ケーシングには中間軸支持用の鋳込み支持と、溶接・フランジ付きの排出口が備わっています。大気側のシールは金属対金属のプロファイルリングで行われ、シール室はAPI 682準拠のメカニカルシールが装着可能です。軸受は円筒ころ軸受とバックトゥバック配置の角接触玉軸受を組み合わせ、両側に交換可能な軸受シールを備えます。水平据付け、潤滑は油です。

用途

• 石油・ガス
• 化学
• 石油化学
• オフショア
• 船舶 / マリン
• 燃料供給・航空
• タンクターミナル / タンクファーム
• 再生可能エネルギー / 環境技術

注意事項
* より高い圧力・温度は相談に応じます
** 機種・回転数に依存します

仕様 / 技術データ

• 型式: NCR
• 構造: 単段渦巻きケーシング、プロセス設計、API 610、OH2
• 最大流量 Q: 1400 m³/h [6160 g.p.m.]**
• 最大揚程 H: 250 m [820 ft]**
• 運転圧力: 40 bar [580 psi]*
• 温度: 250 °C [480 °F]*
• 最大回転数: 3500 min−1
• シール: メカニカルシール；大気側シール: 金属対金属プロファイルリング
• 軸受: 円筒ころ軸受 + バックトゥバック配置の角接触玉軸受；両側交換可能な軸受シール
• 据付姿勢: 水平
• 自吸式: いいえ
• 潤滑: 油
• 材質: デュプレックス、ニッケル系合金、球状黒鉛鋳鉄 / 鋳鋼、オーステナイト系鋳物
• 規格: API 610, API 682
• 防爆: カテゴリ2 / ゾーン1
