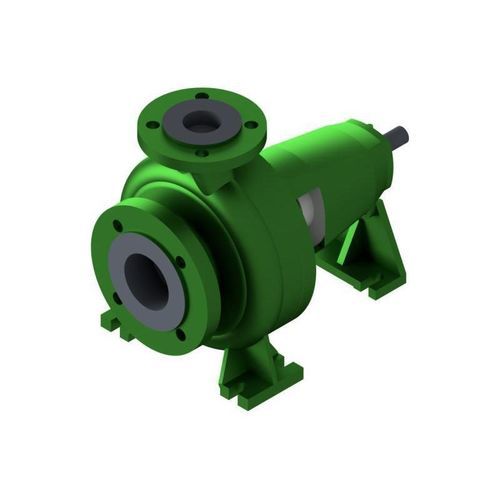

遠心渦巻きポンプ NKL

燃料炭化水素用水

説明
NKL 型は EN 733 に準拠した PN10 規格のポンプです。特性曲線から外れる寸法は、運用者の要件に合わせて調整・段階化され、最適な効率が得られるように設計されています。本ポンプは単段・単吸込の軽量設計の渦巻ポンプで、吸込口は軸方向、吐出口は中心位置で上向きに配置されています。軸方向の推力は逃がし孔によって釣り合いをとります。ポンプ軸の支持は、永久グリース潤滑の深溝玉軸受2個で行われます。

用途

• 石油・ガス
• 化学工業
• 石油化学
• オフショア
• 船舶 / 海洋
• 給油設備・航空
• 産業用加熱設備 / 熱媒体
• タンクヤード / 貯蔵タンク
• 再生可能エネルギー / 環境技術

主な仕様（概要）

• Q 最大: 500 m³/h [2200 g.p.m.]**
• H 最大: 140 m [460 ft]**
• 許容圧力: 10 bar [145 psi]*
• 温度: 140° C [284° F]*
• 最高回転数: 3500 min−1
• シール: 機械式シール
• 設置: 水平
• 自己吸引: はい
• 軸受: 転がり軸受
• 潤滑: グリース
• 材質: ダクタイル鋳鉄 / 鋳鋼
• 規格: DIN EN 733, ISO 5199
• 防爆: カテゴリ2 / Zone 1

注意

• * 高圧・高温はお問い合わせください
• ** 寸法・回転数により異なります

特性 / 技術仕様

• 規格: PN10（EN 733 / ISO 5199）
• 構造: 単段・単吸込・軽量設計
• 吸込口: 軸方向
• 吐出口: 中央、上向き
• 軸方向推力補償: 逃がし孔
• 軸受: 永久グリース潤滑の深溝玉軸受 2個
• シール: 機械式シール
• 材質オプション: ダクタイル鋳鉄、鋳鋼
• 適用分野: 石油・ガス、化学、石油化学、オフショア、海洋、給油設備、加熱設備、タンクヤード、再生可能エネルギー
