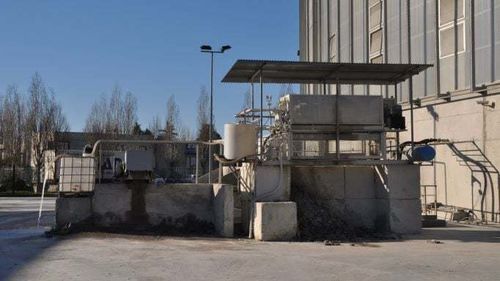

ハイ ビームフィルタープレス TIGER

サイド ビームフレームメンブレン

概要
TIGER フィルタープレスは、上部ビーム（オーバーヘッド）と側面ビームの特長を組み合わせたハイブリッド設計の産業用固液分離・脱水装置です。パックされた垂直フィルタープレートの上方に、左右それぞれ1本の上部ビームを備えています。

TIGER フィルタープレスの動作原理
Diefenbach TIGER は、両面に窪みを持つ垂直プレートを油圧シリンダーで圧縮し、複数の濾室を形成します。給送スラリーを濾室に送り込むと、液体はプレートに装着されたフィルタークロスを通過し、固形物はクロス上に捕捉されます。サイクル終了時にプレートを開放すると、固形物は滴下のないケーキとして排出されます。

なぜ TIGER を選ぶか
TIGER シリーズは、オーバーヘッド型とサイドビーム型の利点をコンパクトな設置面積で実現するよう設計されています。もともとコンクリートスラッジの脱水用に開発されましたが、幅広い脱水用途に適用可能です。主要構造部は炭素鋼製で、最終的な材質選定や構成は Diefenbach のラボでの材料試験やパイロット試験に基づいて決定されます。双方向給送、コアブロー、ケーキ乾燥、クロス自動洗浄、上級オートメーション等のオプションがあります。

特徴と利点

• オーバーヘッドとサイドビームの利点を併せ持つハイブリッド設計により設置面積を抑えつつアクセス性を向上。
• 用途に応じたサイクル間隔で設定可能な、上部からの高速自動洗浄システム。
• ケーキ排出後、フィルタークロス上の残渣を除去するプレート振動工程。
• 濾室充填を改善し均一なケーキ形成を促す双方向給送。
• ケーキの含水率を低減するコアブロー及びケーキ乾燥工程。
• プレートパック下部のボムベイ式ドアで洗浄水を捕捉し、プレスから排水。
• 高度なオートメーションおよびリモート監視/支援パッケージに対応。
• 上部および側面からのアクセス性を改善し、保守を容易にする設計。

追加情報

• 当初はコンクリートスラッジの脱水用に設計されたが、廃水処理、化学、鉱業、リサイクル、骨材、食品・飲料など多様な業界で使用可能。
• 主要構造部は炭素鋼製。給送物質に応じたラボ試験・パイロット試験に基づき最適構成を決定。
• コンパクトな機械寸法の中で高度な洗浄・プレート振動システムをサポートし、サイクル性能を最適化。

仕様 / 技術的仕様

• 設計タイプ：ハイブリッド TIGER フィルタープレス（プレートパックの両側に各1本の上部ビーム）。
• プレート構成：圧縮時に濾室を形成する両面窪みのある垂直プレート。
• プレート駆動：プレートパック圧縮用油圧シリンダー。
• 給送：双方向給送機能（両端からの給送）。
• 乾燥オプション：ケーキ含水率を改善するコアブローおよびケーキ乾燥工程。
• 洗浄・清掃：上部からの高速自動洗浄システムおよびフィルタークロス自動洗浄が利用可能。
• 残渣除去：フィルタープレート振動システムによりクロスの清掃と残渣除去を支援。
• 排出：プレート開放時の滴下のないケーキ排出。
• 材質：主要構造は炭素鋼製。材質選定は適用試験に基づく。
• 保守性：上部および側面からのアクセス性を向上させ保守を簡素化。
• カスタマイズ：高度なオートメーション・リモート監視オプション。プレート種別は濾室型および膜型を用途に応じ選択可能。
