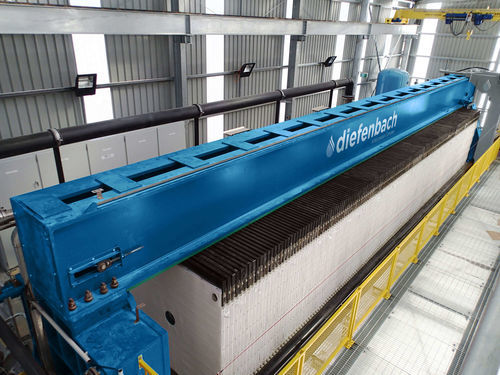

ハイ ビームフィルタープレス OH

メンブレンロボット式遠隔操作式

概要
Diefenbachのオーバーヘッドビーム式圧力搾り機（OHシリーズ）は、固液分離および脱水用の産業機械です。2本の上部ビームが、凹室型または膜プレートの吊り下げ式パックを支持します。スラリーをフィルトレーションチャンバーに供給すると、透過液はフィルタークロスを通過し、固形分はケーキとして蓄積されます。膜プレートやオプションの乾燥工程によりケーキの乾燥度を高められます。

動作原理
OHシリーズは2本のオーバーヘッドビームとスライド式のサスペンションシステムを採用します。プレートは凹室を形成するか、固定／着脱式の膜を装着できます。プレートは油圧または機械式の主駆動（単一シリンダのオプションあり）で圧締され、密閉されたろ過室を形成します。給泥は両側から行う（双方向給泥）ことができ、透過液はクロスを通って回収され、固形分はケーキになります。膜プレートは、プレートと膜の間に水を注入して追加の搾りを行えます。ろ過終了後は中央給泥チャネルのコアブローで残渣を除去し、オプションの圧縮空気乾燥で水分を低減します。プレートの搬送・開放システム（標準、迅速、パック瞬時開放）でケーキを排出します。

特徴と利点

• プレート間の作業空間が広く（約800 mm）、点検・保守が容易。
• 単一シリンダ主駆動オプションにより同期移動と機械的複雑さの低減が可能。
• 双方向給泥により充填時間を短縮し、ケーキの均一性を向上。
• 凹室プレートまたは膜プレート（固定／着脱式）を選択してケーキ厚および脱水性能を最適化。
• プレートを外さずにフィルタークロスの交換が可能でダウンタイムを低減。
• ATEX設計や酸性／腐食性環境向け材質対応が可能（例：バッテリーリサイクル）。

追加機能

• プロセス制御とデータ記録のための高度な自動化および遠隔監視パッケージ。
• フィルタークロス用ロボット高圧自動洗浄（最大100 bar ≈1450 psi）。
• フレームのねじれを抑える三軸剛性を考慮したFEA設計。
• スラッジ種類に応じて選択可能な複数のプレート搬送オプション（標準、迅速、パック瞬時開放）。
• 中央給泥チャネルのコアブローで残渣を除去し、ケーキの乾燥化を改善。
• 側梁がないためケーキ排出を妨げず、残渣の蓄積やシール問題を低減。

用途／業界

• 鉱山・鉱石処理
• 骨材分野
• 廃水処理
• 化学工業
• 食品・飲料
• バッテリーリサイクルなどのリサイクル産業

技術的特徴／仕様

• モデル／シリーズ：OH Series（オーバーヘッドビーム型）
• プレート種類：凹室プレートおよび膜プレート（固定または着脱式膜）
• プレート搬送：標準開放、迅速開放、パック瞬時開放
• 充填方式：双方向（デュアルフィード）
• 駆動：単一主シリンダ（同期開閉）または同等の油圧／機械式駆動
• コアブロー：中央給泥口用に対応可能
• ケーキ乾燥：オプションで圧縮空気乾燥ステージあり
• クロス洗浄：ロボット高圧洗浄 最大100 bar（≈1450 psi）
• プレート間アクセス：約800 mm
• 設計オプション：自動化／遠隔監視、ATEX対応、酸性／腐食性環境向け材質
• 典型用途：小〜大規模の脱水および固液分離
