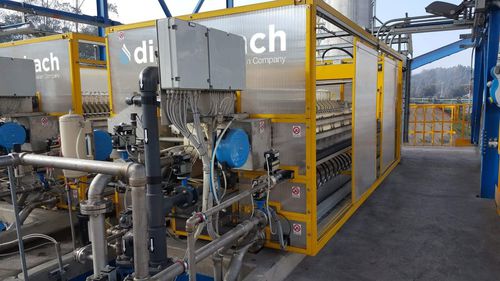

サイド ビームフィルタープレス SB

フレームメンブレンロボット式

概要
DiefenbachのSB Series側梁式フィルタープレスは、多様なプロセス分野での濾過および脱水に対応する工業用固液分離装置です。機械の長手方向に並ぶ二本の側梁が、凹型（チャンバー）またはメンブレンプレートのパックを支持し、フィルタークロスで覆われる設計です。これによりケーキの形成と排出を制御できます。

動作原理
油圧シリンダーで駆動される移動ヘッドが側梁間でプレートパックを圧縮し、濾過室を形成します。供給スラリーはこれらの室に注入され、濾液はクロスを通って濾液配管から排出され、固形分はクロス上にケーキとして堆積します。サイクル終了時にプレートを開放してほとんど滴下のないケーキを排出し、その後残渣除去のためにプレートを振動または洗浄して次サイクルに備えます。

Diefenbach SB Seriesを選ぶ理由
Diefenbachは1907年から側梁式フィルタープレスを製造しており、各供給物質に最適なプレート種類、クロス、プロセスパラメータを選定するための社内ラボ試験およびパイロット機を提供します。SB Seriesは主要油圧シリンダーを1本とする設計により構造応力を抑え、プレートの同期動作を確保します。必要に応じて工程、保安、監視の要件に合わせたオプションや自動化パッケージを用意しています。

特徴と利点

• 両端給泥（デュアルフィード）：両端から給泥することで濾過室の充填性を向上させ、入口速度を低減しケーキの均一性を高めます。
• 単一油圧シリンダー駆動：プレートの同期動作を保証し構造応力を低減します。
• コアブロウ（中空部吹き飛ばし）システム：排出前に中央充填ポートの残渣を除去しケーキの乾燥度を高めます。
• プレート振動装置および自動クロス洗浄：ロボット式高圧洗浄（最大100 bar）またはサイクル終了時のオーバーヘッド同時洗浄が選択可能。
• 複数のプレート形式：凹型（チャンバー）プレートおよびメンブレンプレートでケーキ厚さと乾燥度を最適化。
• ATEX対応（耐爆）オプション：危険環境での使用向けに提供。
• 高度な自動化およびリモート監視パッケージ：運転、診断、保守を支援。

適用分野とパッケージオプション
SB Seriesは最大1500×1500 mmまでのプレートに対応する小〜中規模用途に適しています。プレート開閉様式、クロス洗浄方式、振動装置、両端給泥など多様な構成が可能です。Diefenbachはラボ試験とパイロット設備により、供給物質とプロセス目標に応じて最適なプレート形式・クロス選定・運転パラメータを提案します。

技術仕様

• モデルシリーズ：SB Series（側梁式フィルタープレス）
• プレート形式：凹型（チャンバー）プレート、メンブレンプレート
• 最大プレート寸法（代表値）：最大1500 mm x 1500 mm
• 駆動方式：プレート同期のための単一メイン油圧シリンダー
• 供給方式：両端給泥（デュアルフィード）
• 洗浄オプション：ロボット式高圧洗浄（最大100 bar）およびオーバーヘッド同時快速洗浄
• コアブロウ：ケーキの乾燥向上のためのオプション
• プレート保守：残渣除去用のプレート振動装置
• 認証 / オプション：ATEX対応設計あり
• サポート：プロセス最適化のための社内ラボ試験およびパイロット機
