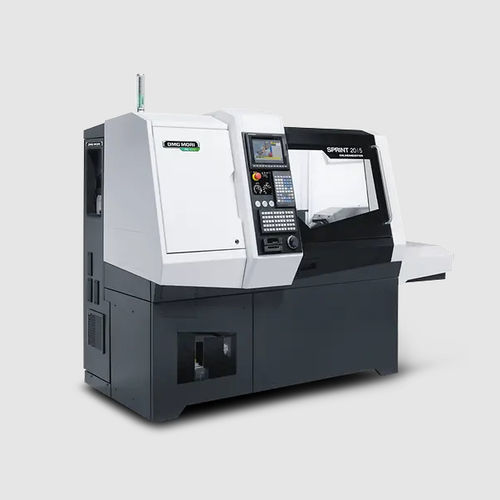

CNC旋盤 SPRINT 20|55軸高剛性リニア エンジン
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 軸の数
- 5軸
- その他の特徴
- 高剛性, リニア エンジン
- 直径
20 mm
(0.79 in)- 回転速度
6,000 rpm, 10,000 rpm
(37,699.112 rad.min-1, 62,831.853 rad.min-1)- パーツの長さ
180 mm
(7 in)- 貫通穴のサイズ
20 mm
(1 in)- X軸
50 mm
(2 in)- Z軸
60 mm
(2 in)- 公称出力
0.9 kW, 1.5 kW, 2.2 kW
(1.2 hp, 2 hp, 3 hp)- 最大トルク
1 Nm, 5 Nm, 14 Nm
(1 ft.lb, 4 ft.lb, 10 ft.lb)
詳細
直線5軸と最大2軸のC軸による自動旋盤加工
主軸：10,000 rpm、14 Nm、2.2 kW（公称）
カウンタースピンドル、10,000 rpm、4.8 Nm、1.5 kW (公称)
オプションのSWISSTYPEkitにより、1台の機械で短尺部品と長尺部品の旋削加工が可能。
合計23のツールステーション
最大6つの駆動工具ステーション、標準では4つの駆動工具ステーション、オプションでバック加工用駆動工具ステーション2つ
駆動工具スピンドル 6,000 rpm、1.43 Nm、0.9 kW (公称)
10.4インチカラーディスプレイとFANUC 32iを備えたコントロールパネル
2 つの制御チャンネル、5 つのリニア軸、および最大 2 つの C 軸
オプションで工具負荷グラフィカル表示付き工具モニタリングシステム
最大 2 つの工具を同時に使用可能
最高の剛性と精度
バランスのとれた距離の大きなボールガイドウェイによる一定の剛性
垂直カバーと自由な切り屑落下
主軸と対向主軸の統合スピンドルモーターと直接測定システム
最高の精度を実現する熱対称ベッド設計
---
