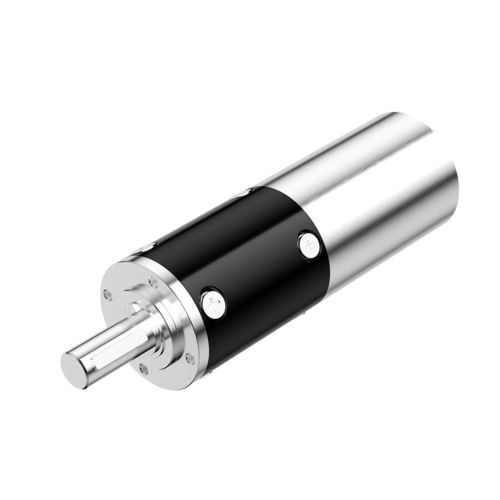

DCギアモーター QJS42

同軸中実軸10 - 20 Nm

製品概要
QJS 42 mm 全金属遊星ギアモーターは、高いトルク密度、構造的安定性、信頼性の高い伝達性能を必要とする駆動システム向けに設計されています。外径：42 mm、最大突発トルク 180 kgf·cm、連続トルク 最大120 kgf·cm。

主な特長

• 最大突発トルク 180 kgf·cm
• 42 mm 全金属の遊星駆動構造
• 出力軸はステンレス製、ボールベアリングで出力安定
• 機械加工された金属歯車と金属ケース
• 動作温度：-30°C～+100°C
• 動作湿度：20%～85% RH
• 設計・製造のカスタマイズ対応可

技術パラメータ
モデルシリーズ: QJS
外径: 42 mm
ギア段数: 1 / 2 / 3 / 4
減速比: 1段: 3.7, 5.2; 2段: 13.7, 20.35, 27; 3段: 50, 71, 100, 140; 4段: 187, 263, 370, 520
ギア長さ (mm): 1段: 31.6; 2段: 42.5; 3段: 53.4; 4段: 46.3
許容連続トルク 最大 (kgf·cm): 1段: 10; 2段: 50; 3段: 100; 4段: 120
許容突発トルク 最大 (kgf·cm): 1段: 15; 2段: 75; 3段: 150; 4段: 180
効率 (%): 1段: 90; 2段: 81; 3段: 73; 4段: 65
モーター長さ: 指定モーターに依存
ギアボックスタイプ: 遊星構造（全金属）
出力軸材質: ステンレス鋼
出力軸軸受: ボールベアリング
ギア材質: 機械加工された金属歯車
ケース材質: 金属
動作湿度: 20%～85% RH
動作温度: -30°C～+100°C
SKU: QJS42

代表的な用途

• 産業用ロボットおよび関節部
• 精密アクチュエータおよび位置決めシステム
• バルブ・ダンパーのアクチュエータ
• 包装・搬送機械
• コンパクトで高トルクを必要とする自動化機器
