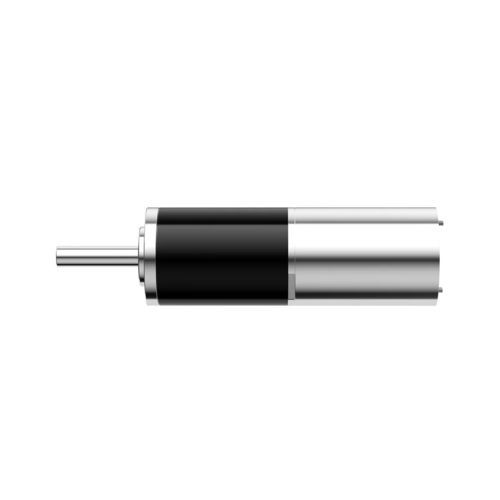

DCギアモーター QJS28

同軸一段3段

製品概要
QJS 28 mm オールメタル遊星歯車減速機付モーターは、コンパクトな駆動系で高いトルク容量と機械的耐久性が必要な用途向けに設計されています。外径28 mm、瞬間トルク最大90 kgf·cm、連続最大トルク最大60 kgf·cm（構成により異なる）。

主な特長

• 瞬間トルク最大90 kgf·cm
• 外径28 mm
• 遊星歯車構造によりコンパクトで高トルク伝達が可能
• 加工金属製歯車および金属ケース
• ステンレス製出力軸とボールベアリング
• 1〜4段の歯数構成および複数の減速比を用意
• 設計・製造のカスタマイズ対応可

パラメータ（表）
モデル: QJS 28mm
ギア段数: 1 | 2 | 3 | 4
減速比: 4, 6 | 16, 24, 36 | 64, 96, 144, 216 | 256, 384, 576, 864, 1296
ギア長さ (mm): 21.3 | 29.8 | 38.3 | 46.3
最大許容連続トルク (kgf·cm): 7.5 | 30 | 50 | 60
最大許容瞬間トルク (kgf·cm): 11 | 45 | 75 | 90
効率 (%): 90 | 81 | 73 | 65
モーター長さ: 指定モーターによる
外径: 28 mm
ギアボックスタイプ: 遊星構造
出力軸材質: ステンレス鋼
出力軸軸受タイプ: ボールベアリング
ギア材質: 加工金属歯車
ケース材質: 金属
動作湿度: 20%–85% RH
動作温度: -30°C–+100°C
カスタマイズ: 設計および製造のカスタマイズ対応可

技術仕様

• モデルファミリー: QJS
• 外径: 28 mm
• ギアボックスタイプ: 遊星構造
• ギア材質: 加工金属
• ケース材質: 金属
• 出力軸: ボールベアリング付きステンレス鋼
• 利用可能な段数: 1, 2, 3, 4
• 利用可能な減速比: 4, 6, 16, 24, 36, 64, 96, 144, 216, 256, 384, 576, 864, 1296
• ギア長さ (mm): 21.3 / 29.8 / 38.3 / 46.3 (段数による)
• 最大連続トルク: 構成により最大60 kgf·cm
• 最大瞬間トルク: 構成により最大90 kgf·cm
• 効率範囲: 段数により65%–90%
• モーター長さ: 指定モーターによる
• 動作湿度: 20%–85% RH
• 動作温度: -30°C〜+100°C
• カスタマイズ: 設計および製造のカスタマイズ対応可
